某大厦报告厅应用哲闻Dante解决方案

2017年12月18日 10:32  来源:中国数字视听网  字体【

【中国数字视听网讯】项目背景

某国际商务大厦是一栋新建的集办公、会议、商务管理为一体的综合楼宇,其学术报告厅的音视频系统建设,集中反映了该大厦先进的硬件水平和企业整体形象。根据某国际商务大厦的总体建设规划和用户功能需求,哲闻科技针对其会议环境中包含的数字会议、音响扩声进行了详细的设计,在“设计先进、性能优异、运行稳定、兼容性扩展性强”的指导原则下,为该学术报告厅提供了哲闻科技的DANTE分布式解决方案。

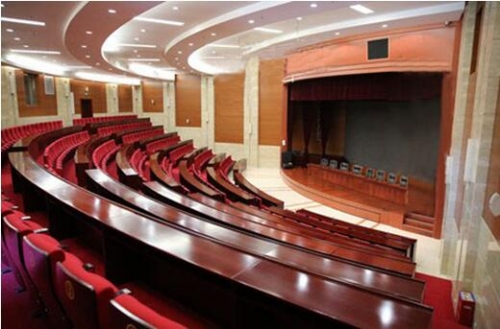

某国际商务大厦报告厅应用哲闻科技Dante解决方案

某国际商务大厦报告厅应用哲闻科技Dante解决方案

项目设计

学术报告厅面积900平米,根据需要,满足大型会议、新闻发布会、学术报告等各类型应用模式。我们选用了哲闻科技的轻会议(G-8D)、DANTE网络音频处理器(BR-1016)、网络音频转换盒(BOX 4*4IO)、POE交换机、DANTE网络有源音箱(BR-10D5).此方案的特点是,产品使用DANTE协议,设备简洁、布线简单、IP化网络管理,符合甲方“设计先进、性能优异、运行稳定、兼容性扩展性强”的要求。

设计优势

传统音频布线方式是每支麦克风都拉一条音频线到机房,这样不但施工复杂、管理不便、影响美观,而且信号会衰减,令原本清晰亮丽的人声失真;且机房离报告厅远,管理麦克风极不方便。此方案的12支轻会议(G-8D),每四支麦克风进入网络音频转换盒(BOX 40*IO),BOX 40*IO将麦克风的模拟信号转换成一路DANTE信号,由一根网线进入POE交换机,4路DANTE信号集中由POE交换机一条网线传输到机房的DANTE网络音频处理器,由音频处理器对信号进行处理和管理,最后通过DANTE网络有源音箱扩声。

传统布线错综复杂

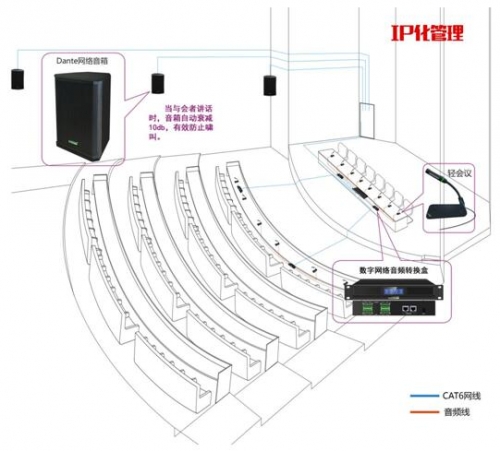

DANTE分布式方案布线简洁,IP化管理,无压缩无损耗传输

DANTE分布式方案布线简洁,IP化管理,无压缩无损耗传输

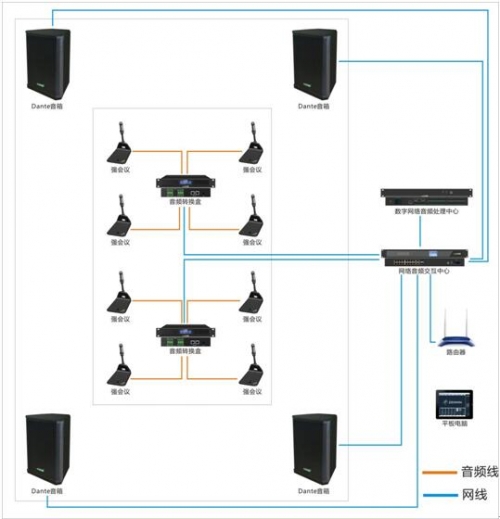

系统拓扑图

DANTE分布式方案布线简洁,IP化管理,无压缩无损耗传输

系统链接

系统拓扑图

该DANTE分布式方案比起传统方案,优势在于:

1.整个方案没有复杂的连接,由原来的12条音频线减少到只需1条网线进入机房,大大减少了布线的繁琐,降低了人力物力的建设成本,更优化了音频传输信号的质量;

2.实现信号无压缩,无损耗,无延时,高保真,强保密,智能控制,分配管理;

3.话筒说话时,音箱可自动衰减10db,有效防止啸叫;

4.兼容现在,拥抱未来:哲闻科技德捷品牌的DANTE网络音频转换盒(BOX 40*IO)可以将会议前端的麦克风模拟信号转成DANTE信号,也可以将DANTE信号转换成模拟信号,亦可以纯DANTE信号,对方案的搭配设备兼容性好,工程改造灵活性强。

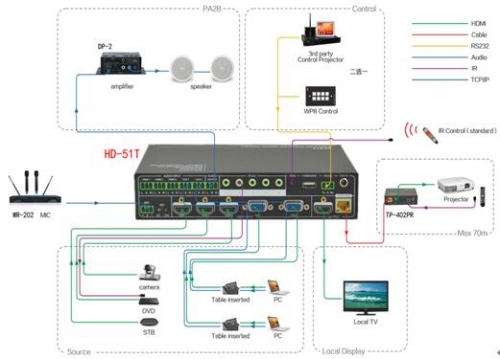

视频部分

系统配单



系统链接
