浅谈音箱嵌入式安装方法及注意事项

——真力音箱嵌入式安装指南
2014年06月26日 09:32  来源:中国数字视听网  字体【

【中国数字视听网讯】将音箱进行嵌入式安装,可以带来一些声学上的益处

避免了箱体边缘衍射所带来的声染色。

避免了音箱后方的墙壁引起的低频反射所带来的不利影响。

提升了音箱的低频效率。

将音箱进行嵌入式安装的基本要求

前墙必须是一个连续的表面,以避免低频跌落和梳状滤波效应。

墙体必须坚硬、厚重。

房间的声学结构必须对称,这至关重要。

音箱的声轴必须直指听音位置。

音箱不能装得太高或太低(最大倾斜角度<15度)。

如果不安装强制制冷系统,必须把功放模块从箱体后方拆卸下来。

进行嵌入式安装时很重要的一点是,音箱的前面板要和前墙在同一个平面上(二者平齐),不能突出来,也不能缩进去。

嵌入式安装的基本要求

嵌入式安装的基本要求

下面3张图详细描述了针对3种不同墙体材料的音箱嵌入式安装方法

1. 厚重的木质墙体

木质墙体

木质墙体

图中,Absorbing Material 是吸声材料;Amplifier removed from enclosure 是已经将功放模块拆卸下来后的音箱箱体;VibrationIsolators f ~ 2-8Hz 是频率特性为2-8Hz的隔振器。

使用隔振器的目的是将箱体的振动与房间结构隔绝开来,从而让所有的声辐射都来自于箱体,而非来自于箱体周围的墙面、地板,以及天花板的振动。

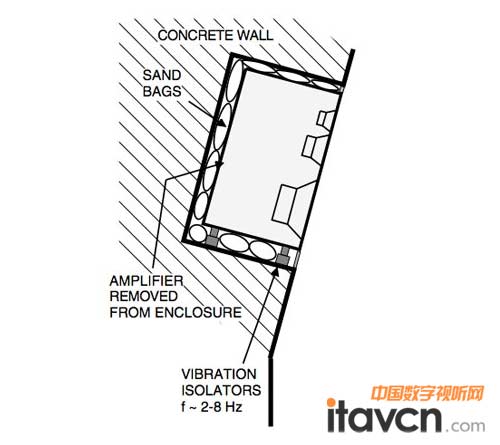

2. 混凝土墙体

混凝土墙体

混凝土墙体

图中,Sand Bags是沙袋;Amplifier Removed from enclosure是已经将功放模块拆卸下来后的音箱箱体;VibrationIsolators f ~ 2-8Hz 是频率特性为2-8Hz的隔振器。

3. 多种材料的层墙体结构(包括木板,混凝土,以及砖)

多种材料的层墙体墙体

多种材料的层墙体墙体

图中,Amplifier Removed from enclosure是已经将功放模块拆卸下来后的音箱箱体;Concretestructure是混凝土结构墙体;Vibration Isolators f ~ 2-8Hz 是频率特性为2-8Hz的隔振器。

音箱周围可以留有50~100mm宽的空隙,但最后这些空隙都要用前面板覆盖住。

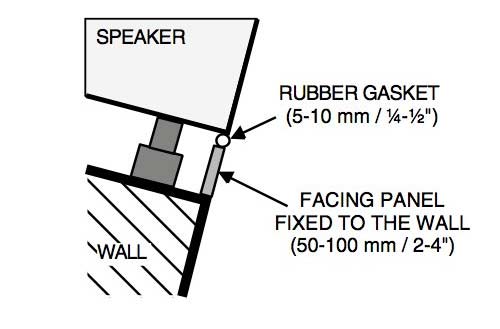

音箱和前面板之间需要留出5~10mm的缝隙,缝隙要用软橡胶垫填满。音箱必须安装在隔振器上。如下图:

音箱和前面板之间要留缝隙

音箱和前面板之间要留缝隙

图中,Rubber gasket为橡胶垫,将宽度为5~10mm的缝隙填满;Facing panel fixed to the wall意思是将箱体和墙面之间50-100mm宽的空隙用前面板覆盖。

墙体中的空腔需要用吸声矿物棉或发泡材料全部填满。如果是木质墙体结构,必须支撑牢固。如果是实墙结构,音箱周围的空隙需要使用吸声矿物棉或沙袋填满。

如果需要安装罩布做为外饰面,罩布与音箱之间的距离要小于20mm。罩布必须采用透声材料。真力为部分音箱提供其专用的布网罩。

与房间固有声学缺陷的战斗

与自由摆放近场监听音箱相比,嵌入式安装音箱的房间中,房间的固有声学缺陷——也就是驻波——更容易被激发出来。

驻波的特点就是在墙体表面具有最大声压级。作为和墙面一体的音箱,恰好具备了激发房间纵向驻波的先天优势。

从这个角度上来说,如果要克服驻波带来的不利影响,除了合理设计房间型状外,还可能需要在侧墙,尤其是后墙设置大量的低频吸声结构。实践证明,这是最有效的方法。



图中,侧墙和后墙为吸声结构,前墙为硬墙。
