OTN广播特性在广电传送网上的主要应用

2020年06月12日 11:03  来源:中国数字视听网  字体【

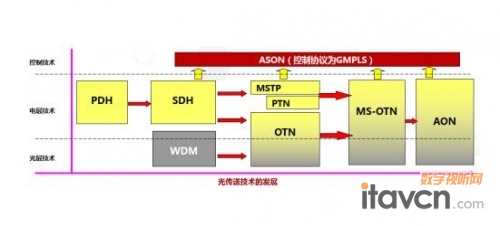

 1,OTN技术概述

OTN是以波分复用技术为基础、在光层组织网络的传送网。通过G.872、G.709、G.798等一系列ITU-T的建议所规范的新一代“数字传送体系”和“光传送体系”,OTN技术解决了传统WDM网络无波长/子波长业务调度能力差、组网能力弱、保护能力弱等问题。OTN区别于传统波分设备的是在OTN设备上都具备了一个T bit级别的电交叉矩阵,可以实现业务的调度、复用等功能,便于对业务进行部署,是当前广电网络公司在建设骨干干线时的首选技术。截止目前,全国绝大多数省份已经部署了一张或更多的省级OTN干线网络。


广电网络上部署的业务包括电视直播、VOD高清点播、集客专线、宽带上网等。其中电视直播业务是可靠性要求最高的业务之一,与电视安全播出挂钩。一般,在OTN网络上可以通过广播的方式来承载电视直播业务。

2,OTN广播技术

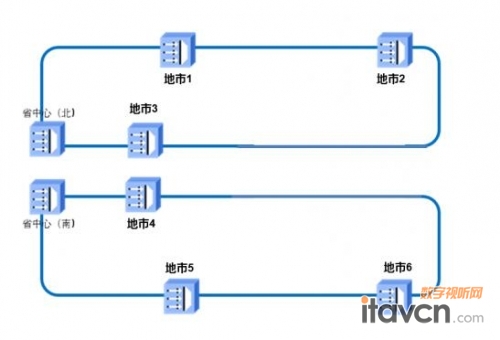

当前广电网络公司省级干线OTN网络上, 应用最广泛的组网拓扑一般为环状网络,一般采用双环结构居多,以下图网络为例。


省中心开通至各地市开通电视直播业务,在OTN设备内部,通过OTN电交叉矩阵可以实现直播业务的广播。


省中心为广播的信号源站点。其余地市为广播业务落地站点。业务开通过程如下:

1,广播信号源通过GE口接入省中心波分两块支路板。省中心支路板通过交叉板交叉至线路单板。

2,主用信号省中心线路板A通过线路光缆传输至地市1线路板B,主用信号地市1线路板B要交叉至本次2块支路板,实现信号落地并达到保护作用。地市1支路单板B选收两块线路单板的信号。支路单板B主用线路单板B信号,支路单板A主用线路单板A信号,支路板只有当主用信号故障时才会切换,以达到对信号影响最小。

3,主用信号地市1线路板B同时要将广播业务信号透传给线路板A。主用信号地市1线路板A通过线路光缆传输至地市2线路板B。主用信号地市2单板间交叉类似地市1

备用信号业务走向类似主用信号。实现信号透传。

通过上述OTN广播特性的应用,广电干线网络上在开通直播业务时,可以在OTN设备内部的广播矩阵中进行复用,实现减少板卡的目的,同时还实现了传送层面的业务保护。

3,总结

当前,OTN技术正处在逐步成熟的过程中,主流厂商众多。华为融合传送OTN解决方案,具备0等待、0中断、0浪费等关键优势,采用业界最为齐全的WDM/OTN系列产品OSN 9800/8800/6800/5800/1800,创新地将OTN技术和相干100G/400G、自动光交叉(ASON)、硅光子集成、OTN集群等多项核心技术进行融合,端到端覆盖骨干、城域、接入场景,能够帮助广电网络客户打造从骨干到城域端到端超宽带网络。OTN广播特性的应用可以助力客户高效开通业务,目前已经在数个省级广电网络中进行了部署。



华为公司简介

华为是全球领先的ICT(信息与通信)基础设施和智能终端提供商,致力于把数字世界带入每个人、每个家庭、每个组织,构建万物互联的智能世界。华为携手合作伙伴,为电信运营商提供创新领先、极简智能和安全可信的网络产品与解决方案 ;为政企行业客户提供开放、智能和安全可信的ICT 基础设施产品与服务。华为主张开放、合作、共赢,与客户、伙伴合作创新、扩大产业价值,形成健康良性的产业生态系统。作为数字化转型的领导者,华为坚持围绕客户需求持续创新,加大基础研究投入,厚积薄发,推动世界进步。华为创立于1987年,目前华为约有19.4万员工,业务遍及170多个国家和地区,服务30多亿人口。
