搭建Dante数字音频网络的高端俱乐部

2018年03月21日 09:13  来源:中国数字视听网  字体【

【中国数字视听网讯】云浮《传奇1933》俱乐部,全国首例搭建Dante数字音频网络的高端顶级俱乐部,由德国TWAUDiO扬声器&英国Midas调音台联袂打造。欢迎您到现场体验极其震撼的音响效果,《传奇1933》俱乐部更是重金特邀世界百大DJ国际超新星《ALEX LEE》、当红网络女歌手OPEN、众多国际超模等,在TWAUDiO音响系统的结合下,带来让全场沸腾炸裂的视听盛宴!



俱乐部作为演艺中心,气氛至关重要,而音响设计是影响气氛的重要因素,如何利用音响设计让现场气氛更震撼人心,这里面大有学问。

接下来就让小编为您揭晓【云浮•传奇1933俱乐部】的音响方案设计吧!




方案设计:

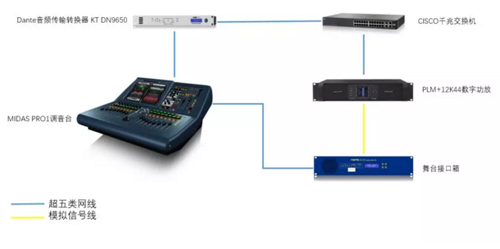

系统采用了Dante网络音频和数字/模拟音频冗余备份的系统连接方式,主链路PRO1调音台通过DN9650网桥将AES50协议转换成Dante后接入交换机,与PLM12K44功放进行数据交换;冗余备份链路通过AES50直接传输到DL152接口箱,再转换成模拟输出,接入PLM12K44功放模拟输入。Dante与模拟之间相互独立,互为备份。


主扩区域

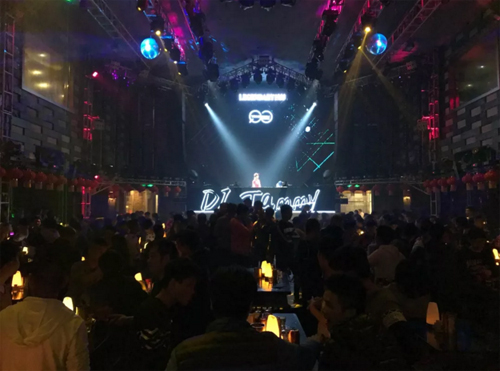

■ DJ舞台左右两边共吊挂了12只Vera36线性阵列全频扬声器+4只S33线阵列超低频扬声器作为主扩LR

■ DJ舞台前方左右两边以及场地后方共使用了6只BSX 双21"超低频扬声器作为超低

■ VIP阁楼位置左右使用了2只B18 18" 超低频扬声器作为超低

补声区域


■ 卡座补声使用了10只M12扬声器,以及使用了8只B18 18" 超低频扬声器

■ 大厅补声则使用了4只B18 18" 超低频扬声器

■ DJ返听使用了2只M15扬声器

功放系统

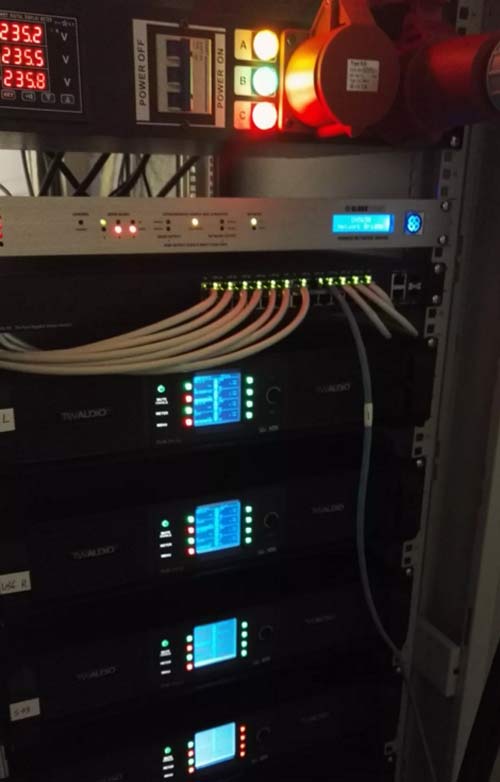

■ 整个系统共使用了10台PLM12K44 四通道数字功率放大器

调音台系统

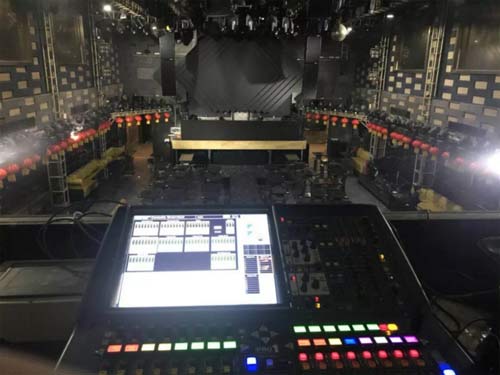

■ 调音台是连接各种声源与电声系统其它电声设备的纽带,因而必须具有优秀的电声性能指标,高度的兼容性、可靠性、灵活性及强大的功能。综合各方面的因素,对于本项目我们配置了一台国际顶级品牌英国MIADS PRO1 48路数字调音台,搭配一台DL152接口箱。

(编辑:bingjiling)
