迪威视讯户外墙体激光投影解决方案

三、迪威视讯户外墙体激光投影解决方案

作为全球领先的激光显示设备供应商，迪威视讯一直关注激光显示在细分行业市场的应用。并通过在实践中摸索，推出一套户外墙体激光投影解决方案。该方案通过分布式融合系统完整采集4K信号，并实现了从信号端带显示终端的信号采集、传输、分配、处理、羽化带生成、融合和显示，是无缝高亮度、高分辨率大屏幕解决方案的旗舰组合。

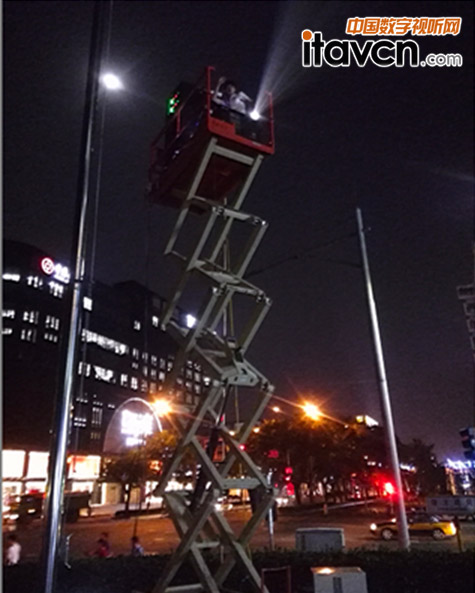

图3迪威视讯激光工程投影机在项目现场

(一)系统组成

迪威视讯户外墙体激光投影系统主要由激光工程投影机、定制投影幕、画面分割控制矩阵、信号切换和中控系统组成。系统组成部分包括：

·4K激光工程投影机：40000流明，4K分辨率;

·视频融合器：输入和输出节点支持多种接口、兼容和各类数字模拟信号;支持1-1024个像素点融合;支持17×17关联点任意形状的几何校正功能;分辨率最高4096×2160的信号采集和输出;

·信号切换器：通过RGB矩阵来把计算机信号送到投影机和监视器，通过AV矩阵用于切换复合视频和音频信号，把摄像机信号等送到投影机;

·中控系统：通过中控可以来控制RGB矩阵、AV矩阵、投影机和边缘融合器的开关机，也可以对AV矩阵、RGB矩阵进行信号切换控制及联动控制和投影机信号切换及显示模式;

·玻璃隔断亚光膜贴。

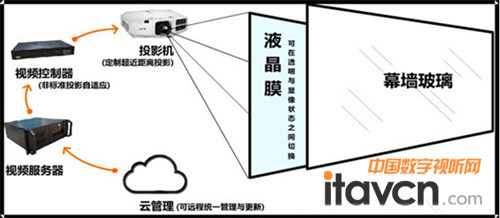

图4户外墙面激光3D投影系统架构示意图

(二)方案特色

户外墙体激光投影是借助高端投影设备应用，通过巨幅墙体投影，将艺术画面、广告影像等投影到地标性建筑物的外立面，运用不一样的画面转换，产生超乎想象的震撼视觉效果，是充满想象力的影像，与建筑物搭配的完美结合给冷冰冰的城市建筑物注入活力，非常适用于广告宣传、城市形象推广等。由于投影幅面超大，且需将投影画面与建筑合二为一，因此对技术支持提出了更高的要求，通过画面与实物的全面结合，给观众立体的、逼真的视觉冲击。

1、先进投影技术保证影像质量

迪威视讯运用先进的三基色激光显示技术，让影像与墙面有机结合，创造出全新的展示空间。大范围的投射面积，实现影像与投影界面的无缝精准融合，在曲面、复杂的空间物体上也能实现动态立体显示，形成的视觉效果更加立体逼真，为客户取得锦上添花的展示效果。

迪威视讯对数字投影技术不断钻研，组建了实力强大的技术研发团队，为户外投影的实施提供最根本保证。

2、立体视效呈现视觉奇观

迪威视讯将三维制作的立体影像投射在实体场景上，形成仿若要“跳出来”的视觉特效。

迪威视讯户外墙体投影解决方案采用到的是其自主知识产权的三基色激光大屏显示系统，具有色域空间大、光源寿命长、节能环保等独特优势，所以其呈现出来的画面颜色鲜艳、色彩丰富，具有立体的层次感，带给观看者以强烈的视听冲击。立体的视觉效果，结合立体音效，形成更具冲击力的全方位展示环境，最大限度调动观看者的视听感官，感受视觉“浪潮”扑面而来的震撼感。

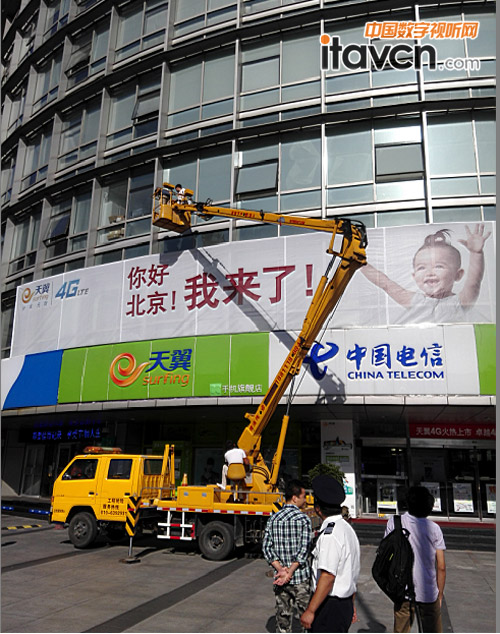

图5户外贴膜施工

(三)案例效果

为了苹果iphone新品上市做宣传造势，中国电信北京分公司计划在包括西单电信营业厅在内的重点营业点组织包括发布会等各项活动。同时电信方面希望能够进行室外广告宣传，但由于西单地区无法进行大型施工或楼体变更，因此电信方面最终选用激光投影方式在其玻璃楼体上进行宣传片投放。

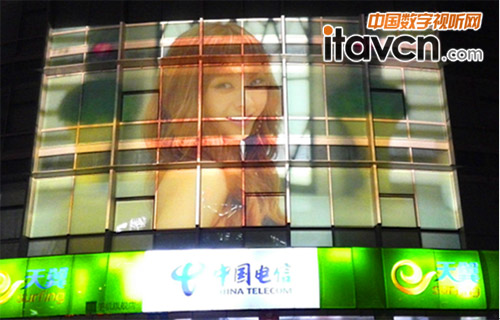

图6 迪威视讯三基色户外墙面投影项目实际效果图

其需求为在发布期间5天内，每天晚上投放4小时左右(17点-21点)。投放内容为苹果6宣传片。显示需求画面尺寸三层楼高度以上(3-5层)，亮度合适，呈现出精彩绝伦的画面效果。

项目中，迪威视讯为其配置了一台2K40000流明的激光工程投影机进行单机显示。这台搭载激光光源技术的投影产品为方案提供了最为基础的运行保障，激光投影产品所具有的超高亮度、超清画质、超长寿命、环保节能等特点在迪威视讯激光工程投影机上得到了全面体现。显示画面尺寸为16m×9m，投影机放置于楼体前方小停车场中，投影方式为正投。

“我们投入了十多天的时间进行细致规划，又花了三天对投影机进行精准布置和定位。”迪威视讯激光显示业务相关人士表示，因为电信大楼为玻璃楼体，而且处于敏感地区不能大规模改装。因此使用液晶膜作为呈像介质，白天楼内正常工作时液晶膜调至透明状态，不影响室内采光;夜晚下班演示时将液晶膜调成雾状作为显示介质。液晶膜贴在玻璃内侧，这样对楼体改变较小，无需外部施工。

使用激光投影解决方案是因为激光设备的长距离投影损失较小，亮度相对较优;而且设备寿命较长，无高空室外设备，因此减小了传统设备维护麻烦的情况;激光设备的耗电较低，在目前国家对于LED广告屏幕审批越来越难的情况下竞争优势明显。

四、户外墙体激光投影风靡全球

户外墙体投影所展示的大屏幕视觉震撼效果，成为了主题活动以及企业宣传的一个新方式，惊艳的效果，绝对提升人气及眼球，而这或将成为未来一个全球性趋势。

从上海外滩跨年晚会建筑投影秀到北京迎新年倒计时建筑投影，类似的光影秀也在不断增加。

“在激光光源成熟下，亮度不在是问题，稳定性更是有保证，户外墙面激光投影应用领域未来将逐渐扩大，可涉及发布会、大型展会、推广活动等众多场所，其商业展示价值将成倍放大。”迪威视讯激光显示业务研发人员表示，户外投影的市场空间很大，当然更多需要厂商去创新应用，打造出自己的特色，而不是盲目更风。
