酷乐视X2投影拆解 探秘内部结构

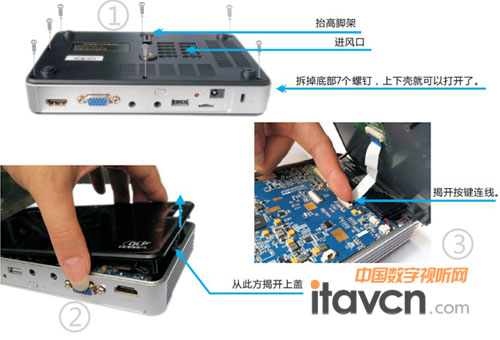

上盖拆解

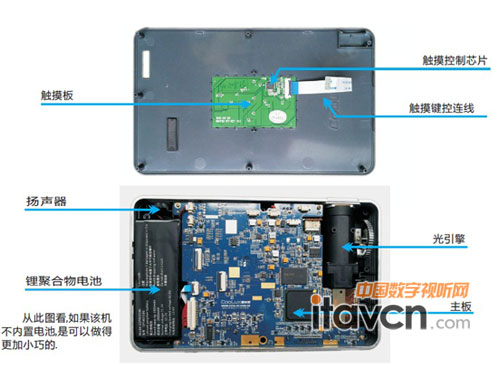

内部结构

首先取掉主板与其它地方的连线:扬声器连线、灯控制线、供电线、DMD连接器、风机供电线；取DMD连接器时要非常小心，很容易损坏。取完主板相关连线后，拆掉主板上的4个螺钉，就可以拆下主板了。

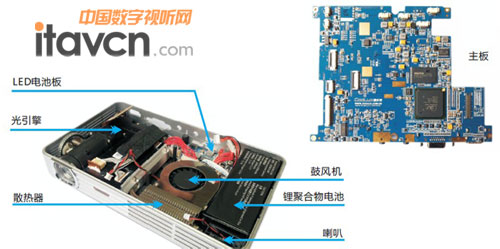

拆开后,其内部结构相当紧凑,也只有充分利用空间才能将此体积做到如此之小,散热结构也采用笔记本鼓风机+热管的方式,保证体积的同时也保证了散热.

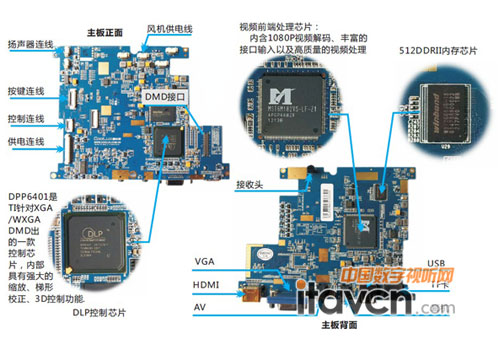

主板图示

零散部件图示

鼓风机通过其特殊结构改变了风的方向,这样可以让机器做得很薄.

热管：热管技术是1963年美国洛斯阿拉莫斯国家实验室的乔治格罗佛发明的一种称为“热管”的传热元件，它充分利用了热传导原理与致冷介质的快速热传递性质，透过热管将发热物体的热量迅速传递到热源外，其导热能力超过任何已知金属的导热能力.这一技术在笔记本中已经大量应用，在X2中应用也是该投影机能做薄、做小的原因。

DLP HD显示芯片：此款芯片是TI公司在2011年针对微投市场所出的一款DLP Pico 高清芯片组,其分辨率达到1280*800,而体积确相当小。

OSRAM红灯：OSRAM以制作出色的光源闻名，其为投影所供LED，其寿命长， 效率高，这也是X2能在较低功耗下获得最大亮度原因之一。

功耗测试：

LED微型投影其功耗也是一个相当重要因素,因此我们对其功耗进行了详细测试。

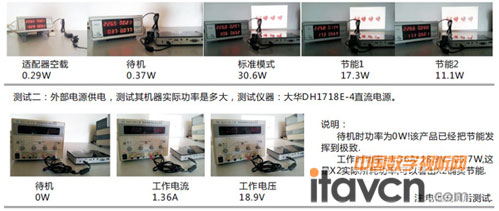

测试一：测试适配器及投影机功率，测试仪器：远方PF9800智能电量测试仪方。

功耗测试

总结：

通过以上的测试，我们可以看到X2的实际功耗是25.7W，而市面上300流明的丽讯Q2是53.6W，500流明的优派W500为88.7W,而X2亮度为400流明，明显可以看出,X2在光效方便做了很多考虑，将光效发挥到极致。而且待机时功耗为0，在国家倡导节能减排的今天，X2无论是待机还是运行，在节能方面做出的贡献，都是值得称赞的，因此它是当之无愧最低功耗的投影机。

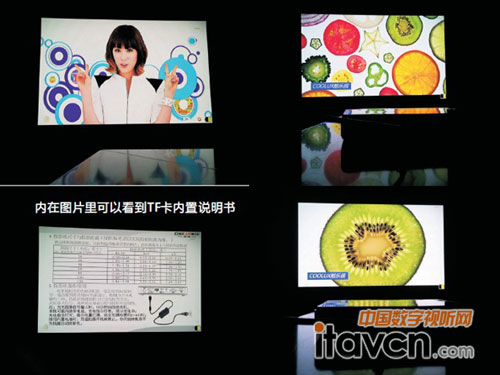

世纪投影效果

电池模式下,其亮度相当不错,色彩艳丽,画面明亮;该机内置说明书，可以投影机上直接观看，比较方便。实际观看效果比丽讯Q2好.而且2.6米就可以投到100寸,相当方便.

拆解总结：

拆解技巧及注意事项：

1.拆解后产品将不再享受保修服务,因此请不要随意拆解；

2.拆解过程中特别注意静电防护，避免静电对器件造成损坏；

3.拆解中特别注意DMD连接器的插拔，取的时候2边的倾斜度不能太大，装配的时候一定要对准，否则很容易卡坏座子。

4.拆解工具较简单，基本上一把螺丝刀就可以解决所有螺钉。

5.做工扎实，空间利用率高。

结束语

通过拆解，我们可以看到国产投影做工已经相当扎实了，高效的风路结构、光路结构，造就最薄、最小、最亮的微投神话；内置电池方便移动演示、外出旅游娱乐，可惜该机不能直读OFFICE文件，若是能直读OFFICE文件，必然也是商务利器，当然它也方便连接智能手机，智能手机+投影=大屏幕电脑、家庭影院、商务演示、照片分享......
