海康DS-96128N-I16/H网络硬盘录像机

2016年08月23日 10:32  来源:中国数字视听网  字体【

【中国数字视听网讯】运行级设计制作精良稳定可靠

海康威视DS-96128N-I16/H系列128路网络硬盘录像机

海康威视DS-96128N-I16/H系列128路网络硬盘录像机

首先检视外观,其采用灰白烤漆钢板制作,19英吋机柜安装,整机制作精良。前面板设计简洁美观,正中安装了7英吋彩色LCD 触摸屏,在屏右侧均匀布置了机器状态灯(网络、硬盘、电源)和各功能键(退出、确认、方向),在屏下方有两个USB口,可外接鼠标、U 盘、移动硬盘等。其操作方便,既可触摸或鼠标本机操作,也可外接客户端进行配置和操控。为保护硬盘,机器前面板采用侧翻盖式设计且有防护锁,防硬盘被非法拔出。



而后面板布置要依据整机配置,除最下部主控X86板卡外,整机可选择16或24硬盘插槽、可选择1或2块6口解码板,还可增配接口扩展板(增加光口,串口和报警接口),从而整机可以3U或4U高度。而在主控板上包含有2个HDMI+1个VGA本机输出、1个语音对讲口+1个音频输出、2个USB3.0口、4个以太网口、1个e-SATA口、1个RS232口、1个全双工485口、1个专用键盘接口,1个复位按钮和1组16进8出无源报警接口,2个MiNi SAS接口,所有接口自左至右规范排列,很完备,无疑能满足各类工程应用。

下面看解码板,接口相对简单,除6个HDMI输出口外,还带有1个HDMI输入口,这为应用提供了方便,比如就近设备有高清输出即可上墙。再如对大型工程,还可增配接口扩展板,其提供4个千兆光口、8个RS485口和32进16出报警接口,这样使系统非常方便于大范围IPC光信号接入、远端RS485控制,以及与报警及门禁系统的报警输入和联动控制。

而在后面板右部,布置了交流电源,其高可靠性设计包括自带降温风扇和主备自切冗余电源。再有,机器右侧内嵌二台温控调速风扇,测试时,整机开启,手触机壳仅微温感。

通过整机考察,可感觉本NVR有如下特点:嵌入式软硬件设计、模块化结构、全插拔(硬盘、主板、功能板、风扇和电源)、无线缆连接、主备双电源,可根据机箱温度自动调节风扇转速(3级自调,开机高转速,运行稳定后自动调慢)。

全面高清超强接入和解码能力

该NVR其最大网络视频接入带宽可达到768Mbps,即可接入128路1080P的全高清网络摄像机(同型版DS-96256N-I16H可接入256路)。而在接入上兼容ONVIF 和PSIA 协议,比如大华、宇视、AXIS、Bosch、Brickcom、Panasonic、PELCO、SAMSUNG、SONY等主流品牌,也可以自定义方式接入。在编解码格式上支持H.265、H.264、MPEG4、MJPEG和SVAC 等码流,并支持1200W分辨率IPC的接入和解码。

而其本机输出有2个HDMI、1个VGA、1个LCD液晶屏输出。2个HDMI可双4K异源输出,2个HDMI和VGA三屏也可异源显示视频。

而该NVR的存储系统,支持16/24个SATA接口、1个eSATA接口,2个miniSAS高速接口;其硬盘阵列兼容RAID 0/1/ 5/ 6/10/50/60、JBOD,能适用从1TB到8TB 各类硬盘,充分满足了高清存储和高可靠要求。

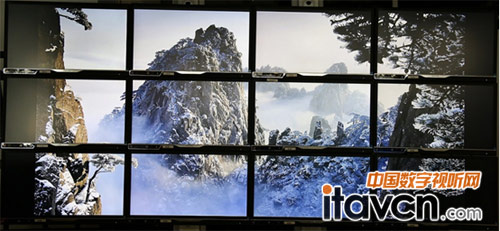

最后,该NVR能支持12路(2块解码卡)电视墙高清输出,解码96路1080P;解码分辨率12/8/6/5/3MP/1080P及向下兼容。上墙支持3×2、4×3等大屏拼接、轮巡、开窗、叠加、漫游功能。从上述可见,该NVR接入和处理能力超群,业内少见。



本测试接入了1路200W(DS-2CD4026FWD)和1路1200W(DS-2CD40C5)网络高清摄像机,该NVR操作简便,从操作上能对IPC集中管理,包括参数配置、信息导入导出、智能分析、录像和报警等功能。测试首先检测视频源经NVR编解码压缩及处理后的图质效果,通过客户端所呈现的实时视频清晰度与视频源基本一致,处理得当;再检验该机通过主板HDMI口和解码板输出,与视频源比较,其图质和显示效果也都较好;同时,回放的录像清晰度、色彩还原度等都能达到视频源效果,未见衰减现象。接着对该NVR还检测了断网智能补录功能(ANR),将带有SD卡摄像机网线断开,数分钟后再接续,之后NVR即自动从该摄像机SD卡补录断网时图像,从回放看补录图像清晰完整,效果理想。

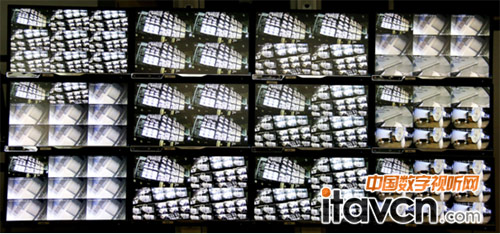

最后,测试了上墙拼接、轮巡、开窗、叠加、漫游等功能,在客户端界面设置了3×3方式,然后各功能一一展示,其各屏画面显示流畅、同步、清晰、完整,无闪烁和延迟感。



智能分析智能搜索尽显无所不能

该NVR的又一亮点是集成了智能侦测联动、搜索、视频质量诊断、设备状态实时检测等功能。

尤其海康威视的SMART IPC,智能功能强大,可包括越界、区域进入离开、区域入侵、徘徊、人员聚集、快速移动、非法停车、物品遗留、物品拿取、音频输入异常、声强突变、虚焦,以及场景变更等;除外,针对非海康IPC,该NVR也增加了越界侦测、区域入侵侦测报警功能;而在智能侦测后除可联动录像、弹出报警画面、声音警告、上传中心、发送邮件、触发报警输出外,并可按通道、时间、类型智能检索报警录像,搜索结果支持列表形式展现,从而有效提高了检索、回放和备份的效率。

除外,该NVR还具有视频质量诊断和设备状态检测功能,可对IP通道进行图像模糊、亮度异常、偏色、雪花和条纹干扰、信号丢失等视频质量进行诊断;可对设备状态,包括内存/CPU使用率、风扇转速、CPU和设备温度进行实时检测。实测时,对上述功能参数的界面设定及部分功能都做了检测展示,都达到了设计效果。

顾问点评

海康威视DS-96128N-I16/H系列网络硬盘录像机是一个非常完备的视频监控系统,其既具传统监、录、联动功能,又扩展了新的视频技术,如智能侦察、检索、视频质量诊断、拼接上墙等功能,能适用于各种复杂工程应用,按该设备容量其能应用于从数十路到256路的中小型工程,且各种复杂要求都能满足。

(编辑:daisy)
