谈网络分布式拼接控制器的创新体验

【中国数字视听网讯】十多年来，图像拼接控制器作为大屏幕显示综合信息系统的重要控制核心，为大屏显示带来了众多视觉体验：海量图像数据集中显示，超大画幅高清呈现，多图层自由叠加，场景轮巡切换，等等。这些熟悉的大屏显示功能，在军事、安全、交通、能源、通讯、航天、金融、政府等领域得到了广泛应用。

然而，随着技术的演进，信息世界表现出了新的数据特性，如监控前端的数字化、网络化，管理平台的跨区域联动需求，个人手持信息终端的普及应用，多点触控体验要求，这些新的应用需求，催生了新一代的图像综合控制系统：XNet网络分布式拼接控制器。

区别于传统一代的PCI总线工控机架构图像控制器，和传统二代的单台箱体嵌入式图像控制器，新一代的XNet网络分布式拼接控制器采用了节点分布、网络传输、智能运算的系统体系，以高带宽千兆网络为载体，将专业的无损图像编解码、精细图像缩放算法、多用户图像数据交互等核心运算合理分配到众多分布式运算节点，实现了众多令人激动的大屏显示创新体验：系统规模灵活增减，节点参数即插即配，海量规模信号管理，软件虚拟超大分辨率桌面，大屏幕整屏回显录播，兼具网络矩阵功能，异地多组大屏联动，单屏64图层叠加，输入信号64份拷贝上屏，软件抓屏信息上屏，控制软件信号预览，多点触控平板电脑操控，轻量施工布线简洁，长线无损传输，硬件系统稳定······

XNet系统应用体验

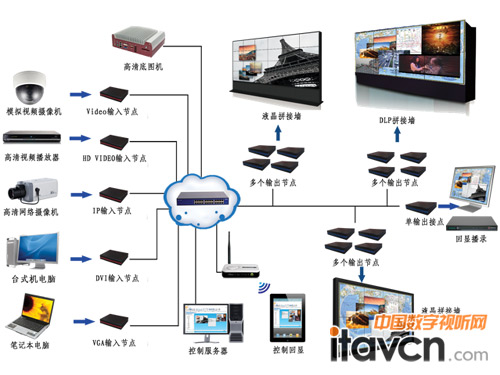

1、大屏系统灵活配置

大屏系统灵活配置

大屏系统灵活配置XNet采用了数字化、网络化的系统结构，并不间断全网扫描节点状态，使得XNet图像拼接网络可以随时调整节点配置。比如，需要增加一路VGA信号上屏，即时插上一路XNet-I-VGA节点即可。需要在大屏两侧各增加一组2*2液晶，直接加上4个XNet-O-DVI节点即可。另外，上屏信号源格式可以实时自动识别，比如VGA采集信号由1024*768切换到1920*1080，无需用户介入，系统自动实现信号格式匹配，最优化的调整采集与显示分辨率。

由于采用分布式结构，XNet系统容量几乎不受硬件规模限制，数百路输入输出信号的大屏系统可以轻松搭建。反过来看，传统一代受到主板PCI总线规模，及系统功率容量与热容量限制，传统二代则受到差分交换芯片路数与背板长线布局的限制，大型项目望而却步，勉强为之也是故障频发。

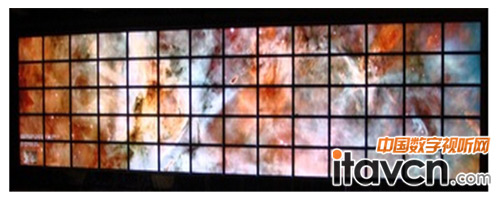

2、软件虚拟超大桌面

软件虚拟超大桌面

XNet的另一个创新功能就是纯软件的虚拟超大桌面。通过普通电脑的千兆网口，安装一个XNet虚拟网络显卡驱动，则可以将电脑中的超大分辨率图像轻松送到大屏幕上，实现点到点的超清画面震撼显示。并可以灵活配置分辨率，直接与第三方高清图像数据软件对接，例如地理信息系统（GIS）、卫星定位系统（GPS）、电力监控系统（SCADA）、行车调度信号系统（SIG）等。相对传统控制器的图像采集卡的方式，XNet高清底图软件表现出强大的灵活性、稳定性和经济性。
