兆科 HSW-20GA 会议室显示切换系统

2009年04月09日 13:13 漫步云端

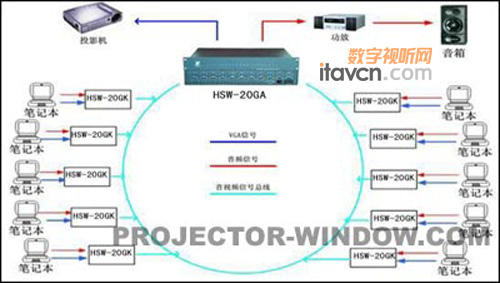

兆科HSW-20GA会议室显示切换系统由HSW-20GA切换器和HSW-20GAK控制键盘组成。1台HSW-20GA切换器配置20个控制键盘，构成一个基本系统，容量为20个席位。N台HSW-20GA切换器可扩展连接，构成N x 20席位会议系统。是自助式会议室显示切换系统，可使控制更方便，更快捷。信号选择由与会者自行控制。在每个席位上，有一个终端控制盒，上面安装了VGA接口、网络接口、音频接口，才外还有一控制按钮和一个指示灯。

      当某个席位需要发言时，只需按下自己席位前的终端盒按钮，此时指示灯亮，表示本席位计算机信号被选中，显示于投影屏幕。系统中用于信号控制的设备是HSW-20GA信号切换器。该切换器的输入容量为20路，当系统大于20路输入信号时，可多台扩展增加容量。
     该系统设计巧妙，连接简洁。每个终端盒与HSW-20GA切换器之间只需一条VGA电缆线，不需另设控制线。控制信号占用VGA接口的第4和第5脚。其中第4脚为控制开关，第5脚为指示灯。
    输入接口：20路VGA输入立体声音频同步
    输出接口：VGA/立体声音频 2路分配输出
    带宽：330MHz
    控制方式：面板手动控制、RS-230控制、红外控制、键盘控制（选配件）
    传输距离：75-2电缆传输50米
    支持分辨率：1600 x 1200
    电源：交流220V/50Hz
    外形尺寸：428 x 66 x 300mm
