LVP86XX助阵兰州“敬老月”文艺汇演

2017年01月11日 08:19  来源:中国数字视听网  字体【

【中国数字视听网讯】10月21日晚,由省老龄办主办、兴业银行兰州分行协办的红叶风采2016年甘肃省“敬老月”文艺晚会10月21日晚在兰州音乐厅举行。来自甘肃部分老年文艺团体的百余名老年人,在绚丽缤纷的舞台上尽情展示才艺。

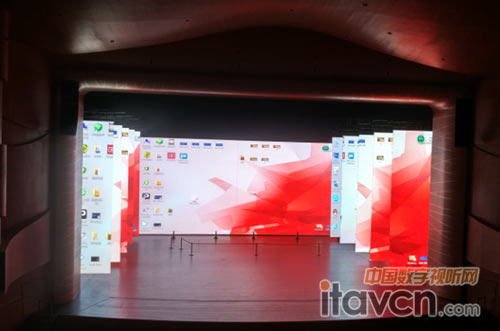

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演

该汇演中运用LED大屏打造的巨型舞台目前是兰州最大的舞台。立体LED屏幕舞台由一块背景主屏幕和10块侧屏组成,整体屏幕面积巨大、磅礴大气。如此巨大的屏幕,仅采用唯奥视讯一台LED多画面同步拼接器LVP86XX,保证了整个汇演LED屏幕显示和画面切换的清晰流畅。11块大屏显示画面贴合节目情节不断切换画面,虚实结合,与现场歌舞表演融为一体,拓展舞台空间和营造热烈的环境氛围,充分展示科技与艺术的完美结合。

现场条件

1.一块主屏:3840*1728

2.10块侧屏。每块:540*1728

3.LED显示屏总面积:400㎡

显示要求

1.11块屏拼接显示一幅完整画面;

2.10块侧屏拼接显示一个完整画面,主屏显示一个完整画面;

左边5块侧屏拼接显示一个完整画面,主屏显示一个完整画面,右边侧屏显示一个完整画面。

LVP86XX助阵兰州“敬老月”文艺汇演

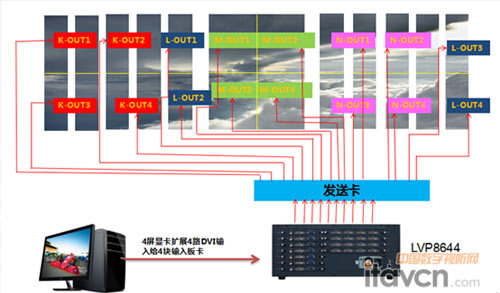

连接图

实现方案

1.10块侧屏每一块都分成上下两段,每一段用一根网线带载,主屏分成4块田字形,每一块用两张发送卡级联带载;

2.机器的K输出卡带载左边的4块侧屏,N输出卡带载右边的四块侧屏,L输出卡带载剩余的两块侧屏,M输出卡带载主屏。

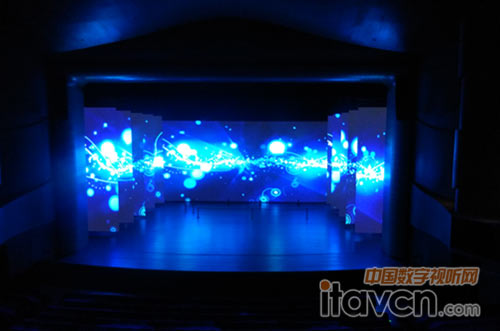

实现效果

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演

单机掌控11块舞台屏—LVP86XX助阵兰州“敬老月”文艺汇演



(编辑:daisy)
