大视电子新推第三代纯硬件边缘融合机

——大视电子新推纯硬件边缘融合机
2014年11月19日 10:31  来源:中国数字视听网  字体【

【中国数字视听网讯】目前上海大视电子科技有限公司(上海股权交易中心挂牌,企业名称:大视科技;股票代码:201276),经过近一年研发推出了第三代MPG30X系列纯硬件边缘融合机,主要针对虚拟仿真,CAVE系统,展览展示,展览馆,规划馆,大型数字沙盘,小型会议室领域,MPG30X系列融合机一共有4个型号:

1. MPG30X 纯硬件多通道超高清曲面边缘融合机

2.MPGP30X 纯硬件多通道超高清被动立体曲面边缘融合机

3.MPGA30X 纯硬件多通道超高清主动立体曲面边缘融合机

4.MPGA2P30X 纯硬件多通道超高清主被动转换曲面边缘融合机

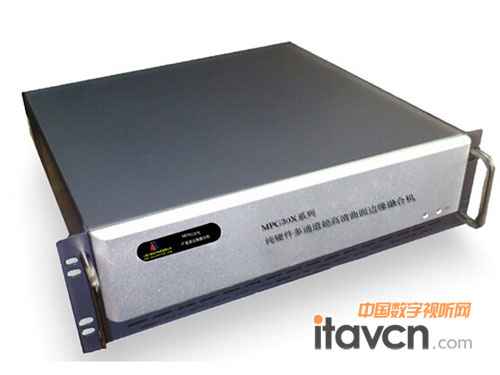

大视电子MPG30X第三代纯硬件边缘融合机

大视电子MPG30X第三代纯硬件边缘融合机

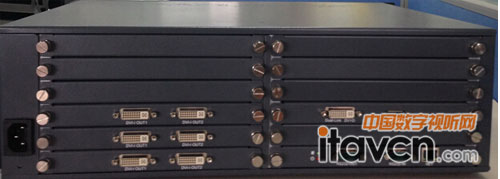

融合机插卡结构

融合机插卡结构

相对于大视电子第二代MPG20X系列边缘融合机,大视电子根据市场需求,在保留色差校正,暗场补偿,MxN边缘融合,夜景模式等功能的基础上,增加了复杂几何校正功能17x17网格调整,四边融合带宽度0-2048连续可调,输入输出卡采用插卡结构,全同步处理,支持2-7通道点对点输出。下面简单介绍一下大视电子纯硬件边缘融合机的功能和特点。
大视电子纯硬件融合器的主要技术特点和优势

l  全新的架构设计

输入输出卡和控制卡,采用插卡结构,背板采用无源交换设计,系统易维护及更换。

输入卡:

Ø  支持Dual link DVI和Displayport输入(全球唯一一家同时支持两种接口的融合设备厂家)。DP/DVI输入自动检测。支持2-7通道MXN融合,融合带自动生成;配合NVIDIA Quadro K4000/K5000/K6000显卡,单台服务器可以支持96通道融合,桌面分辨率可达16Kx16K;全实时处理,支持主动立体/被动立体;无丢帧/无图像撕裂。

Ø  单个接口支持8Kx4K超高分辨率输入,典型分辨率6144x768 60Hz;

Ø  当采用DVI和DP同时输入时支持16Kx2K超高分分辨率输入,典型分辨率11000x1200 60Hz输入,完美支持7通道1920x1200@60Hz 输入输出不降低刷新率点对点无损融合;

Ø  支持DP作为超高分辨率动态底图输入(6144x768 60Hz),DVI 作为子窗口,子窗口可以任意大小,满足宣传片展示/会议模式(影片播放全屏,会议模式居中显示)DVI输入支持800x600-6144x768@60Hz,可以灵活接各种矩阵信号,输入自动适应到窗口大小。

Ø  独有支持夜景模式(选配)

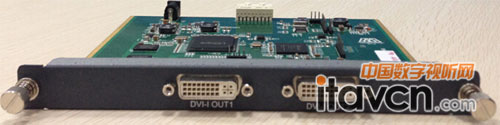

融合机输出卡

融合机输入卡

输出卡:

Ø  支持800x600-2048x1200@60Hz分辨率,同时支持主动立体输出 1024x768- 1280x800@120Hz,水平支持0-2048融合带宽度,上下支持0-1024融合带宽度,17x17网格调试;色差调整,暗场补偿,多阶融合处理,四边融合,夜景模式。

Ø  输出支持冗余备份输出,防止意外静电损坏。

Ø  支持0-360度旋转,1度为单位(该功能为选配)。

Ø  支持遮罩功能(该功能为选配),在多通道数字沙盘融合项目中,往往投影会投射出圆形,或者其他形状,目前普遍的做法,通过影片特殊处理,或者计算机运行单独的遮罩程序。大视电子的的遮罩功能,纯硬件处理,灵活的切换功能,使用户在桌面和应用程序中一键切换。

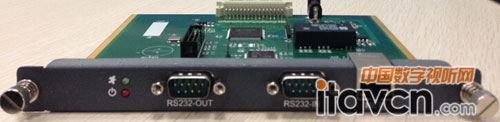

融合机系统控制卡

融合机输出卡

系统控制卡:

Ø  支持网络和RS232串口调试,支持系统定时,同时提供额外RS232串口,可以控制矩阵/投影机等。

融合机系统控制卡

融合机系统控制卡

背板:

Ø  采用无源背板交换设计,背板无任何有源器件。系统维护无需更换背板。

l  自动融合带生成和边缘羽化技术

支持投影机4边融合;支持1×N,N×1,N×M的任意融合,融合带宽度从0到2048像素连续可调。

l  非线性几何校正功能

大视电子边缘融合机配备大视电子的第三代数字光学校正纯硬件几何校正技术,具有更高级的百分之一像素保真能力,具备业内最精细几何校正保真能力,借助内部的超宽像素处理电路达到了超亚像素级几何校正能力,其第三代非线性多滤波器和纹理补偿技术保障技术进一步升级将画质保真能力提高到更高的水平,其内部的几何变形能力也获得了进一步升级,提供了17x17网格校正功能,使得大视电子多通道弧形投影边缘融合机能够完善的实现高性能的多通道弧形,桶形,球面和其他任意多通道异形投影,可以应对几乎任何复杂的投影应用。

l  融合区增加纯白时的融合曲线调节

大视电子边缘融合产品在针对整幅图像纯白时比较难做到完全一致,而特别增加了调节纯白融合曲线的这个功能。使得图像在纯白时也能出来融合完后的最佳效果。

l  每通道的投影机做色差校正

大家都知道,做融合的话就最起码要用到2台以上的投影机。而投影机的色差问题就无法避免,有时候在出纯白时,一台投影机会偏红,而另一台会偏绿。尤其是LCD的投影机,在用过一段时间后,色差问题会非常明显。而大视电子边缘融合机就能有效的解决这个问题,可以分为8个段点来分别调节RGB三个颜色,从而使纯白保持一致;同时提供了RGB分别色差校正功能(不能和纯白色差校正同时使用)。

l  全区域的黑位补偿和漏光带调整

大视电子边缘融合机可以对融合区,非融合区以及漏光区做黑电平提升。在纯黑环境下,投影机仍有一部分光线射到投影幕上,使中间出现一个亮带。大视电子融合器能提升非叠加部分光强来抵消此亮带,使图像画面在纯黑时一致。投影机在经过几何矫正后会出现漏光带,而大视电子边缘融合机可以调节漏光带的上下不同宽度。然后再提升漏光带的黑电平,和融合区与非融合区保持一致。

l  独有的夜景模式

在提升了黑色电平后,对比度会有所下降。此时的纯黑状态会变得有些灰蒙蒙的,就对一些夜晚的图像会有一些影响,使有些物体无法看清。当开启夜景模式后,就有效的提升了对比度。

l    MPG30X系列纯硬件边缘融合机技术指标

MPG30X系列融合机技术指标

MPG30X系列融合机技术指标

关于大视电子

上海大视电子科技有限公司(上海股权交易中心挂牌,企业名称:大视科技;股票代码:201276)是一家专注于多屏超高清晰显示,图像处理及传输的创新型高科技公司,在多通道投影,边缘融合,多屏拼接显示以及立体显示领域掌握多项核心专利技术,公司研发团队在视频接口、图像高速处理等方面具有非常丰富的经验,具备从芯片级到系统级的核心开放能力,开发产品全部具有自主知识产权,拥有多项核心专利,公司本着创新进取专业的精神致力于将突破性的技术方案不断引进到变化的市场环境中。

本公司产品同时提供工程定制解决方案,满足不同用户的特殊需求,做最专业的解决方案供应商一直是大视人不断努力的追求。

欢迎访问公司网站www.mviewtech.com查询详细信息,或致电400-680-3568了解详情。

大视电子官方微信号:mviewtech

大视电子官方网站:http://www.mviewtech.com
