VS1814T接口详解与便捷的EDID模式

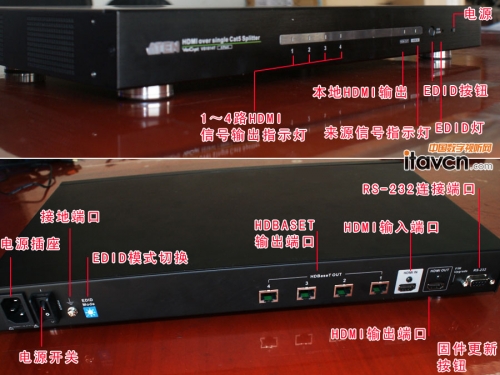

VS1814T 4端口HDMI Over Cat 5影音分配器，能够迅速地将来源端的HDMI多媒体内容传送至4组显示设备上，并提供一组本地显示输出。相应地在VS1814T前端，由左至右依次为1～4路HDMI信号输出指示灯，本地HDMI输出指示灯，来源信号指示灯，EDID按钮、EDID指示灯，电源LED指示灯。

ATEN宏正影音分配器VS1814T接口详解

VS1814T的背面，从左到右边依次是：电源插座、电源开关、接地端口、EDID模式切换界面、1～4路HDBaseT输出端口、HDMI输入端口、HDMI输出端口、固件更新按钮、RS-232连接端口。

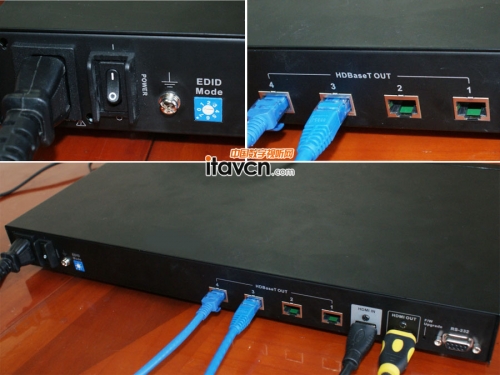

ATEN宏正影音分配器VS1814T接口细节

在视讯工程中，因为显示端与信号来源间EDID不兼容，导致画面质量下降，甚至没法正常显示的情况非常普遍，VS1814T内置的Auto EDID模式，可以自动感应并调节分辨率，在设备连接完成之后，用户只要轻轻一按VS1814T前方的“EDID按钮”，就能轻松完成分辨率的匹配工作，不但解决了问题，还省去了复杂的设置过程，使用起来也非常方便。
