GQY视讯新一代分布式大屏拼接系统案例

2013年08月28日 14:38  来源:中国数字视听网  作者:GQY 市场部  字体【

【中国数字视听网讯】项目背景

2012年9月,宁波市公安局杭州湾新区分局正式挂牌成立。这标志着新区社会管理、社会建设水平迈上新的台阶。为了提升工作水平,实施科技强警战略,提高杭州湾新区公安工作整体水平和队伍战斗力,杭州湾新区公安局借鉴众多先进成功经验,建设了指挥调度中心,进一步加强了新区公安信息化建设。

需求分析

据了解,新区公安局主要负责预防和打击辖区范围内的各类违法犯罪活动,维护社会治安秩序;负责辖区各类刑事、治安案件,治安管理,户籍管理,道路交通管理,消防执法监督及有关警卫等工作。安装于指挥中心的大屏幕拼接显示系统可实时监控突发案件和社会治安状况,为领导决策提供重要信息,并协助处理灾害事故、安全保卫等工作,

GQY视讯通过对杭州湾新区公安指挥中心大屏幕拼接系统的需求进行充分的研究分析和精心设计,为新区公安局建设了一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便、使用寿命长、性价比高的大屏幕拼接显示系统,并顺利安装完成投入使用,在服务保障新区开发建设中发挥着重要作用。

解决方案

GQY视讯根据杭州湾新区公安指挥中心大屏幕拼接系统的实际情况和相关要求,包括现场环境、系统功能和设备要求,充分考虑系统的先进性、可靠性和耐用性及可扩展性等,精心设计了一套大屏幕拼接显示系统方案,整套大屏幕显示系统由4行6列67英寸DDSP-67EF投影单元组成,并采用分布式图像处理器。

投影单元采用美国TI公司最新的0.95英吋12°LVDS(SXGA+,1400×1050分辨率)DMD芯片。SXGA+显示芯片是目前背投拼接领域分辨率最高的一款显示芯片,显示信号长宽比例为4:3,显示信息量是XGA显示芯片的1.87倍。其突出优势是具有更高的显示分辨率,单屏分辨率达1400×1050。应用这款超高物理分辨率的光学引擎,可以显示细腻、精致的超高分辨率信号,如公安行业的GIS、GPS矢量地图等。

由于新区公安指挥中心需要对管辖内各道路、卡口、重点区域进行实时监控,用户需要在拼接屏上集中显示、监控和管理的信息数量众多,GQY视讯结合用户的实际应用需求,为此项目提供了全新研发的网络分布式图像处理器。采用此分布式架构主要有以下优势:

系统构架灵活,超强信号接入及显示能力,不仅支持计算机DVI/RGB和复合视频输入,同时支持720p、1080p高清数字信号,以及H.264、MPEG-1/2/4、MJPEG等编码标准的数字IP流媒体视频信号的直接输入和处理显示。

全数字化高品质图像显示:基于IP网络分布式拼接控制系统,各种信号的编码处理、网络传输、以及解码显示全部采用数字化处理,确保信号没有噪声干扰,并可被无衰减传输至很远的距离,实现高品质图像显示效果。

分布式架构,系统稳定可靠:整个基于IP网络分布式拼接控制系统的信号处理分散在各个处理模块中,某一台处理模块出现故障只影响该路信号或局部显示,并不影响其它模块的稳定工作,可灵活地将某一路或多路信号切换到其他通道进行显示,有利于整个大屏幕系统的应急显示,具有高度可靠的系统性能。

信号的共享和异地调用:基于IP网络分布式拼接控制系统是一个完全基于IP网络的全网络系统,基于这一特性,系统即具备了网络具有的互联性,可通过IP网络从一个系统传输信号到另一个系统,可使新区公安局与上级市、省公安厅的大屏幕拼接显示系统之间实现信号源的互联共享,从而实现信号的远程异地互通调用显示。

全网络架构,系统安装便捷:基于IP网络分布式拼接控制系统采用全网络架构,各信号处理器之间完全通过网络连接,信号处理器可在信号源和显示设备处最近距离安装,使信号传输线缆最短,充分保证信号图像显示质量。这对于拼接规模较大的显示墙具有重要的意义。

系统扩展性强:基于IP网络分布式拼接控制系统的各类处理模块均可根据实际需要随时任意增加,必要时增加交换机,从而增强整个系统的扩展能力。不需对扩展应用进行二次开发,降低系统扩展费用。

简捷直观的控制操作:基于IP网络分布式拼接控制系统控制软件采用B/S架构,为信号输入、输出及显示设备的管理及控制提供了简单、直观的图形操作界面。

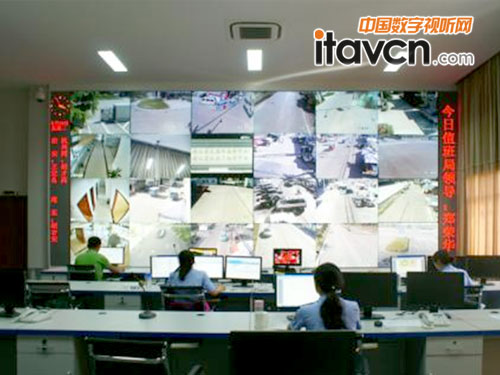

项目照片

项目照片

关于GQY

GQY―(http://www.gqy.com.cn/)专业视讯领域的开拓者、领先者,全球领先的可视化信息系统解决方案专家,深交所上市企业(股票代码:300076);成立于1992年,第一家推出了可视化大屏拼接显示系统-----大屏幕背投组合显示系统。

关于GQY

关于GQY

公司创建二十年来,一直坚持以振兴民族工业为己任,以科技创新为发展动力,坚持“市场创新、技术创新、服务创新”,不断加大研发投入力度,已经成为中国大屏幕领域集产品研发、系统集成、市场销售和售后服务为一体的高新技术企业。

2011年,GQY集团的新型科技园区在杭州湾开发区落成,该园区坐落在浙江省杭州湾跨海大桥南岸,占地面积约20万平方米,成为行业内规格最高、设施一流的世界级生产研发基地。

作为中国大屏幕行业的开拓者、先行者和市场培育者,GQY可视化显示系统已在超过2000项大型工程中成功使用,涉及公安、军队、交通、能源、城管、应急、电力、水利等数十个领域。通过这些工程不但提升了技术,也积累了丰富的经验,从而可以持续不断地为可视化信息系统提供最先进的解决方案和最尖端的可视化技术。

GQY秉承“为您创造优质”的服务理念,已在全国二十多个城市分别设立办事处及服务机构,并设立了行业拓展部为各个行业提供最专业的服务,构建完全本地化实时响应的专业服务网络;产品市场占有率一直国内领先,成为当之无愧的行业领跑者,并创造了一系列具有划时代意义的标志工程。
