CRWM-16面板与中控配合使用编码说明

http://www.itavcn.com 2009-12-22 来源：中国数字视听网作者：绿茶

一、产品功能
CREATOR快捷CRWM-16是针对PGMII等中控主机外部输入而设计的产品，它设计有16个输入按键，配合Control System Builder 软件进行编程设置；标准电工盒式设计，适合嵌入安装在应用场合的墙体内，通过设置产品后面板的ID码可安装多个同类型的面板；CRWM-16通过CR-NET跟PGMII等中控主机进行连接、通信。

二、面板说明

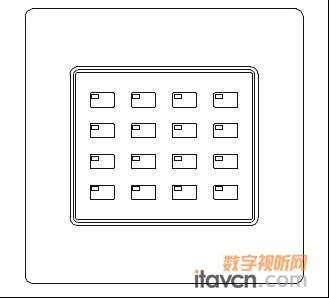

面板上为16个输入按键，按键、指示灯一体化设计。系统安装完毕之后，可通过Control System Builder 软件编程定义按键指令代码，执行各种逻辑指令。编程完毕之后，直接通过按键就可以控制连接至中控主机的外设，执行相应的逻辑指令。按下按键则通过CR-NET传输控制代码给中控主机，通过中控主机控制相应的外设。

三、硬件的安装和连接
1.设置好面板背后的ID吗，如下图所示；

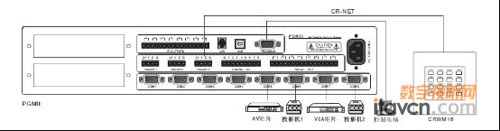

2.将面板后板的CR-NET插头跟PGMII等中控主机的外部总线连接起来。

四、中控编码

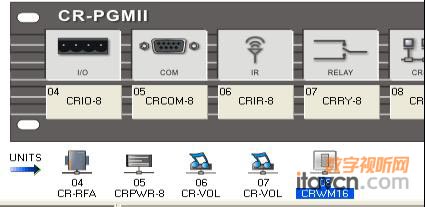

1.打开Control System Builder 软件，在NET WORK DEVICES中找到CRWM16,把模块拉过去。

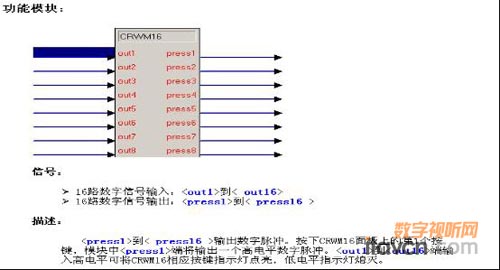

2.打开CRWM16网络模块，把已经编好的程序变量中需要墙上面板控制的指令变量拉到模块上去。例如下图，墙上面板要控制投影幕和投影架的升降和停止，就把控制指令变量拉到模块上去就可以了。其他原理一样，需要控制灯光的就把灯光控制指令变量拉过去就可以了。
