VTRON DLP拼接墙系统的显示解决方案
2009年09月09日 17:14 july

    DLP大屏幕数字拼接墙的产生,最初是突破单台显示器显示信息量和面积严重不足的遗憾,利用特有的拼接缝隙小、高分辨率、超高清晰度大尺寸显示面积等特点,实现对应用系统的集中显示和分区管理。伴随着自动化技术和网络技术的不断发展,行业应用的超高分辨率应用画面是否能得到快速完整的显示,已成为拼接墙行业厂家共同关注和努力攻克的一个难题。
    目前像轨道交通自动化管理系统、电力自动化调度系统、工业生产自动化控制系统、城市三警合一智能联动控制系统的大数据量、多应用的智能化集中监控系统,如何在拼接墙安全、快速的显示?更加促使了大屏幕拼接墙的技术,向多屏处理器和控制软件与用户应用系统的紧密集成与控制能力的提升这个方向转移。为此业界各家在综合应用和控制管理技术的领先水平,是体现其是否具备强大竞争优势的标志。
一、 应用系统对拼接墙系统新的需求
1) 集中接入与显示
    越来越多的应用系统在大屏幕的控制观念和应用方式上,趋于集中显示,分散控制。用户控制系统中众多的子系统,包括:图像监控子系统、数据传输子系统、调度管理子系统等专业系统,多个应用系统的接入与共屏灵活显示,是行业应用新的需求。
2) 超大面积高分辨率显示
    集中调度控制中心是集实时信息收集、传递、处理、显示于一体,用户多种综合应用系统特点是大信息量、实时显示处理,要求大屏幕拼接墙满足在同一时间对多个应用的监控需求,有一个整屏显示高达1024×M(行),768XN(列)的高分辨显示平台才能满足高清晰、大面积的精细显示。需求特点细分为:
 统一显示分区显示
    整个拼接墙系统可作统一集中显示,亦可同时作分区分散管理显示。
    统一显示:全屏可作为统一逻辑屏形成一个超大桌面,用以显示大信息量的GIS、GPS应用、用户应用系统、欢迎辞等;同时,全屏可任意分多个功能区,各功能区将按照应用需要显示各种信号。
    分区是虚拟的,用户如遇应用改变,只需通过使用简单界面设置即可改变分区的屏数,无需物理改变接线。
 多信号综合显示,要求系统灵活性高
    整个系统实现对所有视频信号、计算机信号、网络工作站信号进行显示。用户可对视频信号、计算机信号、网络工作站信号以窗口形式进行灵活控制和管理;同时亦要求实现对视频信号、计算机信号以实时直通方式显示的控制管理,切换操作方便、快捷。
 应用系统超高分辨率显示
    以往多年在轨道交通行业、电力、电信的应用系统大多基于 UNIX 操作系统,UNIX网络应用在大屏幕上非常普遍。然而近几年应用软件系统逐渐向Windows平台的转移,如:基于3S( RS, GIS, GPS)应用的规划、国土资源、数字市政、城市建设、城市监控等,这些行业应用要求显示系统能显示大容量、高分辨率高的电子地图。由于Windows 体系中不支持 X-window,就要是通过抓屏方式来显示,这样,也仅仅只能显示一般显示器的分辨率图像,即只能与用户显示器的普通分辨率一致。超高分辨率显示就很难解决。
二、 拼接墙高分辨率图像显示解决方案
1) 网络信号在拼接墙系统的应用需求
    随着网络技术的不断发展,在大屏幕拼接墙上对网络信号的显示功能,是最基本也是非常重要的需求。像远程工作站信号、远程数字IP视频监控信号、局域网上的计算机信号、笔记本等均有通过网络方式接入拼接墙系统显示的需求。这些显示需求,在监控系统,如监控指挥中心、控制调度中心、应急中心、决策中心越来越显得重要。一个完整的监控指挥系统通常由多个子系统组成,这些子系统大都要求能显示多组高分辨率信息并快速地动态刷新。
2) 拼接墙业界高分辨率网络应用显示存在的问题
    目前拼接墙业界众多厂家还是采用传统的做法,即:
(1) “抓屏”显示
    网络信号通过RGB方式“抓屏”显示。这种方式仅仅是对原显示器的分辨率拉大,没有发挥拼接墙系统分辨率叠加的特点。
(2) 在拼接墙处理器中运行显示界面程序
    开发商针对图像处理器上的显示界面程序,在动态数据点不多的前提下,实现专业应用的超高分辨率实时显示。在这种方式中,用户显示数据可以通过网络、RS232、采集卡等多种方式传输。这种方式的最大缺点在于,必须针对每一种应用软件集成而进行编程,完全没有通用性,不适合实际操作。同时,要求用户软件小,开销小,占用资源不大。

3) VTRON的解决之道 (VlinkExpress™网络显示直通车+ VSE虚屏浏览器软件)
    VTRON作为拼接墙专业制造商中的领先者,在04年率先成功地开发了独有自主产权的全球最新的VlinkExpress™网络直通车显示技术,该技术最大特点在于:将计算机网络信号在大屏幕拼接墙上的显示速度达到了实时,彻底解决了网络信号在大屏幕显示普通滞后的现状,尤其是解决网络工作站实时的SCADA、实时GPS、网络播放视频实时刷新的显示要求。VlinkExpress™打破了业界传统的网络抓屏功能一直采用第三方软件实现的方式,可以实现将用户终端界面实时显示到大屏幕拼接系统上,而且满足在任意位置开窗、移动、任意缩小放大的灵活操作显示。
    针对用户工作站高分辨率应用显示的需求,VTRON继“网络直通车显示”技术之后又成功推出:超高分辨率网络显示平台的VirScreenTM Explorer虚屏浏览器软件(简称VSE)。利用该软件生成高分辨率显示界面,成功地解决了传统的高分辨率应用软件只能安装和运行在拼接处理器的桌面(即拼接墙桌面)进行显示的难题。
原理:VSE软件安装在用户需要有高分辨应用软件显示的网络工作站上,运行该软件后,即可产生高分辨率界面,用户显示器因分辨率限制不能生成和完全显示的图形,通过VlinkExpress™快速网络功能,完全地将高分辨率应用软件的全部信息在大屏幕上完整显示出来。

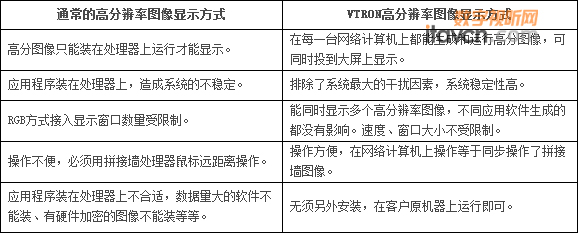

    VTRON拼接墙网络显示解决方案不但满足了高分辨率网络应用显示的需求,更提供了快速显示的能力,使拼接墙充分发挥了其高分应用的特点,特别适合GIS、GPS、实时SCADA(电力监控系统)等应用。
    VSE可安装并部署到用户当前主流配置的Windows XP工作站终端上,通过这种VTRON网络计算机增值服务软件,原应用系统的高分应用显示都能方便地生成高分辨率叠加图像,快速地传送到拼接墙上显示。

    目前这套先进的解决方案已广泛地应用在多个行业重要项目中,如:轨道交通(深圳地铁81屏项目)、社会治安监控、安防监控(广州地铁公安项目)领域等。
