CREATOR快捷会议系统摄像跟踪代码说明
2009年08月26日 10:30 天使鱼

        1.会议系统本地单元(会议主机单元和会议发言单元)连接并基本调试完毕后,在会议主机处于断电的状态下,将会议主机后面板的“CONTROL SYSTEM”接口与计算机串口“COM 1(或COM 2)”相连(DB9一公一母一一对应:2-2,5-5),并在计算机操作系统中打开串口测试软件(选择COM 1或COM 2,参数:9600/N/8/1)。
        2.将会议主机后面板的跳线“NORMAL——NO.”拨至“NORMAL”,打开会议主机电源,再将跳线拨至“NO.”,然后进行会议发言单元编号:按顺序依次开启系统中各个会议发言单元话筒,系统将会自动给各会议发言单元进行编号,为保障编号准确无误且避免操作混乱,话筒开启2秒后关闭,再开启下一支话筒,依此类推。
          3.查看各会议发言单元开启时会议主机“CONTROL SYSTEM”接口发出来的代码:会议单元编号完毕后,重新启动会议主机,把跳线“NORMAL——NO.”拨至“NORMAL”,这时开启会议发言单元话筒,即可在串口测试软件中看到每台会议发言单元唯一对应的代码。
         4.代码格式:
 参数:9600/N/8/1
 A0 10 10 00 07 XX FF FF FF AF YY
注释:XX为话筒序号:00—>3F   YY为校验和
     YY=FFFF—(10+10+00+07+XX+FF+FF+FF)
举例:
第一台会议单元(编号时第一台开启的话筒)代码:
A0 10 10 00 07 00 FF FF FF AF DB
第二台会议单元(编号时第二台开启的话筒)代码:
A0 10 10 00 07 01 FF FF FF AF DA
第三台会议单元(编号时第三台开启的话筒)代码:
A0 10 10 00 07 02 FF FF FF AF D9
……
第十一台会议单元(编号时第十一台开启的话筒)代码:
A0 10 10 00 07 0A FF FF FF AF D1
第十二台会议单元(编号时第十二台开启的话筒)代码:
A0 10 10 00 07 0B FF FF FF AF D0
第十三台会议单元(编号时第十三台开启的话筒)代码:
A0 10 10 00 07 0C FF FF FF AF CF
……
如编号没出错,按照以上代码格式填写即可。

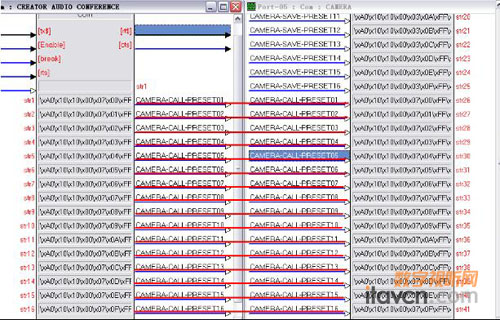

      5.中控系统编程说明(请参考下图):

说明:
A.“代码”部分指会议系统编号后通过串行发出来的与各个发言单元唯一对应的代码
B.“变量”部分是在编程过程中自定义的字符,应用于本系统的时候,指向控制摄像机的串行口中相应的代码。
