日立“投影炮”系列工程投影机技术解析
2009年08月11日 15:45 july

         古语说:杀鸡焉用牛刀,我补个下句:大屏须用重炮!
         可能很多朋友已经看出来了,我讲的是刚刚在中国上市的日立“投影炮”系列高亮投影机。“杀鸡焉用牛刀”的典故讲的是切勿小题大做,但是如果遇到大型会场甚至大屏拼接工程这样的“大题”,就非得日立投影炮这样的“利器”不可了!
日立新品“投影炮”系列HCP-EX7K、HCP-WX7K、HCP-SX7K三款高亮投影机在欧洲大显神威之后,便于3月中旬登陆中国市场,由日立投影机中国总代理——北京鸿合科技引进。鸿合科技高层领导曾表示,这是日立首次在大陆推出5000流明以上的高亮机型,目的是为了迎合中国高速发展的高端投影机市场需求。
         “投影炮”乃是为大型会场、高端工程解决方案所度身定制的,在通用工程领域显示出了无可比拟的适用性。而日立投影机每一次性能上的提升,又都来源于技术的积累和进步,下面就为大家来讲述一下“技术改变性能”的“传说”。

业界“第一”的安装适用性
        其实适用性是一种使用体验,并没有标准来衡量,但是两项“业界第一”的技术所造就的安装适用性绝对是无与伦比的!那就是业界“最大”的纵向镜头移动范围,和业界“首创”的1米投射100英寸大画面的超短距投影。
         HCP-EX7K的镜头上下可移动3.5个画面,左右可移动2.2个画面,纵向的移动范围是业内最大的。更大的镜头移动范围在安装和使用过程中能够带来众多的优势,这是很多使用者深有体会的。比方说在天花板比较高的大型礼堂,安装投影机则需要比较长的吊杆,但是沉重的大型投影机和长吊杆的组合恰好构成了危险隐患,此时若使用“投影炮”的镜头移动功能,就可以使用更短的的吊杆而将画面投射到相应的位置,不仅如此,同时还解决了机身对画面的遮挡,并使投影机更加美观,使用中也能够方便的调整运行振动带来的画面偏差。又比方说,如果投影机在斜面投射影像时需要梯形校正,但同时会影响画面质量,这时同样也可以通过镜头移动来解决。在需要背投影方式投射画面时,通常会受到银幕后方空间狭小的限制,这时也要求镜头有足够的移动范围。不过,造就如此大的镜头移动范围也并非易事,镜头移动范围内的分辨率和颜色偏差等问题是最大的障碍,日立采用“超低分散镜头”(Extra-low Dispersion lens)将上述问题迎刃而解,业界第一终于靠强大的技术实力得到实现。

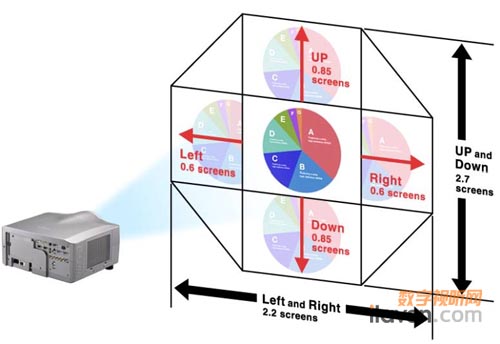

“投影炮”镜头移动范围示意图

        为适应不同场所的应用需求,投影炮准备了6种可供选配镜头,分别是超短焦镜头、2种短焦镜头、标准镜头、长焦镜头和超长焦镜头,根据实际需求自由选配。其中超短焦镜头可以在仅仅1m的距离投射出100英寸的大画面,在世界尚属首创。长短焦镜头的配合打破了各种空间的限制,小到会议室,大到礼堂,都能投射出清晰艳丽的画面。另有镜头记忆功能,可保存每个镜头安装调试的设定值,节省设置调节时间。
        “投影炮”的另一项功能便是,除常规安装外,可实现正上方或正下方的垂直投射。向地面或者天花板投射是极富想象力的创新,拓展了更多的应用领域,大型投影机不再局限用于会议场所或工程领域,它可以用于大型卖场,将整个天花板或者地面变成一副奇妙的、动态的画面,为购物者带来梦幻般的消费体验。
        我们现在已经生活在网络社会中,“投影炮”也应用了强大的网络管理机制。网络桥功能可以实现输入设备的无线传输,并经由网络传送指令,实现投影机的RS-232C输出及配置RS-232C端子的外部机器连接,无需连线,省去繁琐的布线及设定。菊链功能则可以让输入设备通过网络连接多达1024台投影机,信号通过投影机RS-232C输出端子和RS-232C输入端子传输,只需一台计算机便可实现统一控制和管理。

清晰的画质是投影机的终极目标
        影像的清晰度是最直接影响投影机使用体验的,因此分辨率和亮度也成为投影机最重要的参数。HCP-EX7K采用标准的 XGA(1024×768)原生分辨率3LCD投影元件,最高7500流明亮度,足以满足任何教室甚至大型会场的应用需求。HCP-WX7K采用WXGA(1366×800)液晶面板展现时下流行的宽屏影像,16:9/16:10屏幕均能适用,还拥有6500流明亮度,可以真实的传递宽屏显示器影像,不必重新调整分辨率。HCP-SX7K使用SXGA+(1400×1050)分辨率液晶面板以展现高精细度影像,并有7000流明亮度,尤其适用于工程环境下投射精细的设计图纸。


XGA与SXGA+分辨率对比

        “投影炮”采用10比特全数字处理技术,从输入到输出的视频信号均为10比特的数字处理信号,R(红)・G(绿)・B(蓝)各1024灰度等级可再现10亿色以上的色彩,高品质动态光圈实现了2500:1的高对比度,并采用高性能的信号转换芯片,使画面色彩更加平滑、自然、逼真、具有层次感。

“易维护”是日立的优良传统
        吊顶安装的大型投影机是尤其难于维护的,幸而日立投影机“易维护”的优良传统被“投影炮”完整的继承并发展。日立“尘盾”技术早已成为防尘投影的代名词,而此番又有了新的进步。零维护虽然只能是厂商和用户的美梦,但日立独家开发的新型混合过滤网将最长维护周期提高到了惊人的10000小时,最大程度降低了维护频度。它由3层蜂巢构造的静电过滤网和1层无纺布过滤网组成,维护间隔是双层高效过滤网的5倍。使投影机长久保持绚丽影像,整体提高投影机寿命和影像质量。特别需要提到的是,无机液晶面板的使用保证了“投影炮”长期保持清晰影像,与传统的液晶面板相比它具有更高的耐光性,让清晰美妙的图像长久延续。液晶面板及偏光板的寿命更达到20000小时以上,感到惊叹的用户们不妨记住过滤网维护周期和液晶板寿命这两个数据。

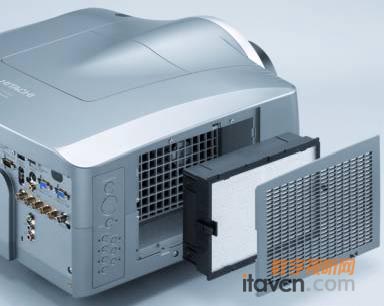

日立独家新型过滤网

        由于整体结构的差异,日立惯用的顶部换灯设计被移动到机身的背面,对于高处吊装的安装方式,机身尾部的灯泡更换口更易于轻松更换灯泡。而机身顶部增加了方便开启的维护盖,便于机身内部零件的维护。

特点——日立有更多
         日立总是给人们更多惊喜,在使用中随时感到无比的惬意。
        “投影炮”特别配备了机械镜头快门,在电源开启的状态下,也可以完全遮挡住投射光线。新型遥控器增加了管理功能,已登录ID的投影机,用遥控器就可以判断哪台投影机登录了哪个ID,有效地防止了错误操作。节能模式下33dB噪音的静音设计,也是在这类大型高端投影机中非常难得的。操作界面采用新型OSD菜单设计,结合了图标、文本和方便调整参数的二级菜单,进一步提高了易用性。由于红外线波长的特性,在荧光灯附近使用投影机时,遥控器和荧光灯的红外线互相干扰,将影响遥控器功能的正常使用,“投影炮”为此配备了2种遥控器的红外线频率,通过切换红外线频率,在荧光灯附近依然可以自如的操作。
         可输入信号源命名,快速开机,自动垂直&手动水平梯形校正,分辨率自定义,多种格式模板,可设定最佳色彩平衡的影像模式,软硬件多达5项安全防盗功能等等,不胜枚举的优秀功能都来自于日立的多年传承。

       教育市场、商务市场,这些日立投影和鸿合科技辛勤耕耘的地方都结出了累累硕果。鸿合科技在音视频显示市场有着极高的号召力,在通用工程应用领域的经验极其丰富,与日立的合作过程中往往如鱼得水,显示出了强大加和效应。如今,日立投影又大举进军国内高端工程市场,在工程配套方面正好与鸿合达到完美的配合。“投影炮”能否成为高端市场领导者?令我们十分期待,看了这些出色的性能和数据,我想您心中已经有了答案。
