佳美图控制器的功能特点
2009年06月12日 15:06 july

CAMETOO-824将外部RGB信号、视频信号、网络信号等需要大屏幕拼墙显示的信息进行处理,经处理后的图像信号被分别送到相应的显示单元,每个数字显示单元只显示整个图像的一个部分,全部数字显示单元加在一起就构成了一幅完整的大画面,整屏分辨率为单个显示单元分辨率的倍数。每路信号的图像均是以窗口的形式显示在投影墙上,窗口位置、大小、数量可任意改变。多屏控制软件用以实现对显示墙的调整、处理器信号窗口的开关缩放和移动等功能,并设置预案,以备使用时可随时调用,从而简化了操作、提高了效率。

整个大屏幕具有高分辨率、高亮度、高对比度,色彩还原真实,图像失真小,亮度均匀,显示清晰,整屏图像均匀性好的特点,画面可整屏显示,也可分屏显示,用户可灵活开启窗口,定义尺寸,画面能够自由缩放、移动、漫游,不受物理拼缝的限制,屏与屏间的拼缝不影响汉字和图像的正确显示,其强大的功能广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁等监控中心、指挥调度中心。

佳美图控制器的功能特点:

1、 图形之间无缝拼接,不会丢失图形和文字,保证了图文的完整性。
2、 图形显示功能,可以多至12屏图形输出,每个图形输出口都有自己的图形处理器处理要显示的图形,拼接成大屏幕全景浏览,图像处理完全是实时动态显示,每屏的分辨率可达1600*1200,所开窗口可任意放大、缩小或移动。假设设置的分辨率是1024*768,那么12屏拼接后的分辨率应该是6144*1536。
3、 实时视频显示功能,可以将来自16进16出视频矩阵的任意12路多种实时CCTV、PAL、NTSC、SECAM和S-Video等标准视频在整个大屏幕上任意开窗,漫游、缩放或跨屏显示。但是不能视频共屏和叠加(画中画);在用户界面上轻点鼠标即可选择视频源,调节图象的亮度、对比度和饱和度,以及对视频窗口进行控制。
4、 RGB输入显示功能,可以将来自16进16出VGA矩阵的任意2路来自任何型号计算机或笔记本电脑的RGB信号,RGB窗口可以随鼠标缩放、重叠和全屏漫游,网络控制功能,支持标准以太网(10M)和快速以太网(100M),局域网内远程监控大屏幕显示,也可以实现网络抓屏。
5、 无论是图形显示还是视频窗口操作,都能达到很快的运行速度。每个图形显示窗口都对应一个专门的图形加速显示芯片,采用P4 3.0G以上中央处理器,1G以上RAM,刷新时间小于1秒。
6、 Windows2000,WindowsXP操作系统。CAMETOO多屏控制器能与所有微软的应用程序兼容,也就是说,用户在NT或Windows上开发的应用程序,都能毫无障碍地在CAMETOO控制器上运行。作为多任务操作系统,Windows 允许多个应用同时在一个系统上运行和显示。CAMETOO控制器上的用户接口与用户的工作站或PC完全互相识别,所以,CAMETOO控制器的操作简单,几乎不用对用户重新培训就很容易掌握。
7、 CAMETOO-824图形控制器是基于MS Windows平台的图形拼接控制系统,系统基于CPU处理芯片的硬件平台上;控制系统基于Windows2000,支持UNIX、LINUX、Windows软件平台,系统性能好,可靠性高,支持TCP/IP、IPX、X-Windows协议,支持基于以太网环境下UNIX、Windows操作系统平台上的各种网络工作站信息通过网络在大屏幕上任意开窗显示,实现网络信息的实时监控。
8、 采用先进的Compact PCI总线结构,具有高性能和高可靠性。配合可热插拔的图形卡、电源和风扇,保证了系统很长的平均无故障时间(MTBF)和很短的平均恢复时间(MTTR),大大提高了系统可靠性。

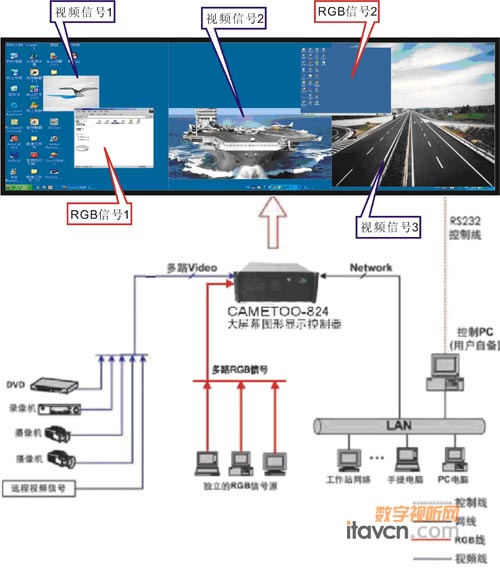

原理图:

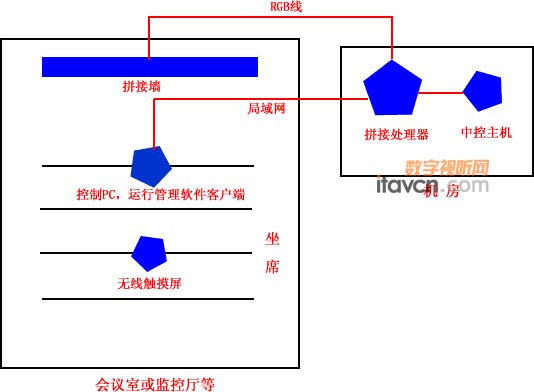

典型系统设备分布图

软件安装
1. 服务端安装,请将光盘里的“服务端”文件夹复制到处理器的任何目录,即完成安装。
2. 客户端安装,请将光盘里的“客户端”文件夹复制到局域网中的任何一台电脑的任何目录,即完成安装。
