七大标准判别分布式系统的优劣(中)

2020年03月17日 16:41  来源:淳中科技  字体【

【数字视听网讯】上期与大家分享了七大标准判别分布式系统的优劣(上),本期我们继续从需求出发,以技术为核心,判别分布式系统的优劣。

四看大屏同步性

指挥调度离不开可视化,尤其对于指挥中心而言,高清图像呈现、实时同步传输尤为关键。部分分布式产品由于每个节点画面传输至拼接大屏的时间不同,会直接导致大屏幕显示不同步及图像抖动、撕裂的现象出现,非常影响用户的观看体验。


大屏画面同步性差

分布式系统的同步性优劣可通过专业的测试视频及方法进行测试。

方法一:专业视频播放

通过专业视频可以快速的判断大屏同步性。


同步性测试链路

测试方法:多块拼接屏播放同一个视频(推荐专业测试视频),对比画面中显示的动态线条、秒表与帧号的差异。

测试方法说明:将播放测试视频的信号源,显示在大屏的不同屏幕上。通过相机进行拍照或者慢动作摄影,对比不同屏幕上显示的秒表数值、与画面帧率序号是否为同一帧、同一毫秒。如果出现帧序号不同,则大屏不同步。根据对应的秒表时差,可以明确不同步的严重程度。

拼接同步性好(动态彩条连续、在屏幕链接处没有撕裂现象、屏幕相同位置秒表、帧率序号相同)

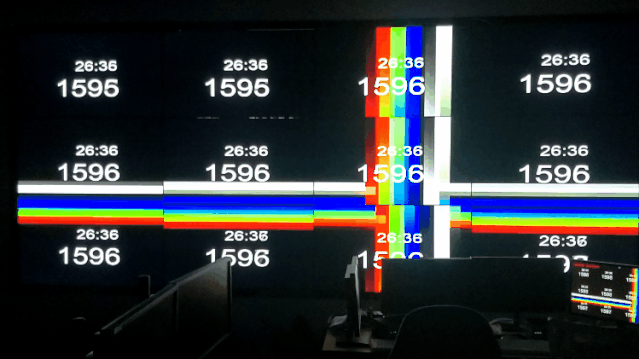

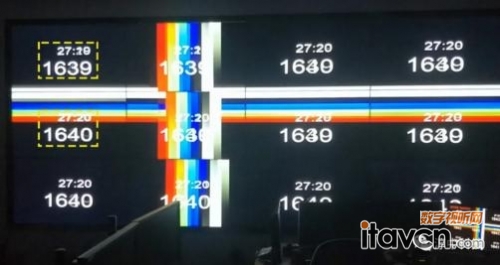

拼接同步性差(动态彩条左右或者上下出现不同程度的错位、屏幕相同位置秒表、帧率序号不相同)

拼接同步性差(帧率序号不同特写)

方法二:快速动态图像播放

在不具备条件的情况下,也可以通过播放快速运动的动作视频、人物视频等进行肉眼观察。

分布式系统应采用专业的同步显示技术,在画面细节丰富、切换迅速的情况下,依然可以保证卓越的同步性与图像显示质量,保证视频每一帧输出均可以完全同步。

五看坐席延时性

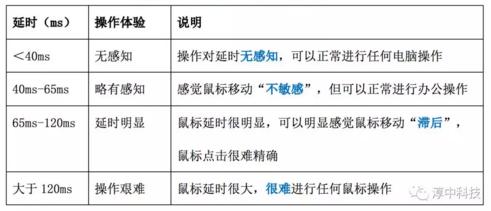

视频信号由信号源传输至坐席显示的过程中不可避免的会出现显示延迟的现象,延迟时间从几十毫秒到几百毫秒甚至更长,然而键盘鼠标等控制信号的传输延时远小于视频信号的传输延时,使得坐席控制中出现屏幕显示画面慢于实际鼠标数据传输的现象,尤其是当鼠标键盘配合视频画面对信号源进行控制、操作时由于图像的变化跟不上人的动作以及大脑的反应,会出现鼠标无法控制、点击不精确等现象,极大的影响用户的操作体验。

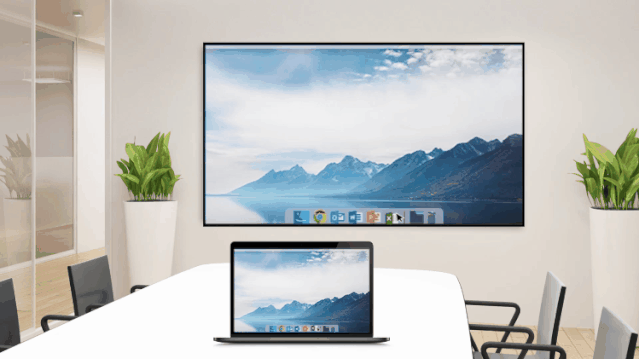

无延时


延时明显


方法一:专业延时测试视频

通过专业的演示测试视频可以快速精确的判断分布式系统的延时。

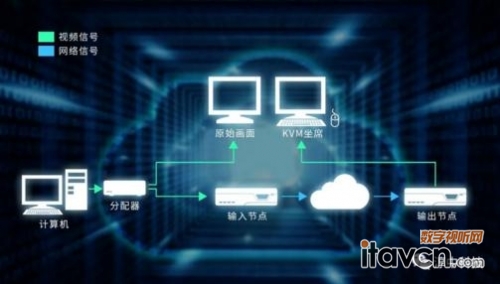

延时测试链路

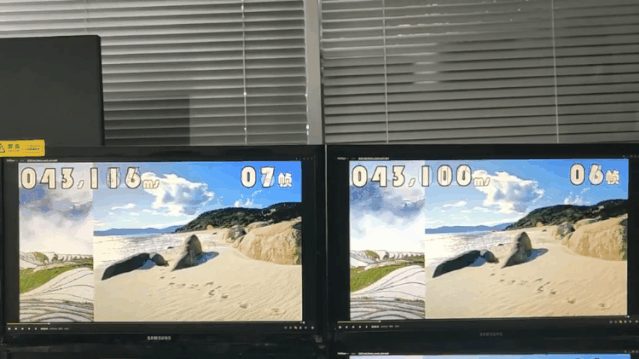

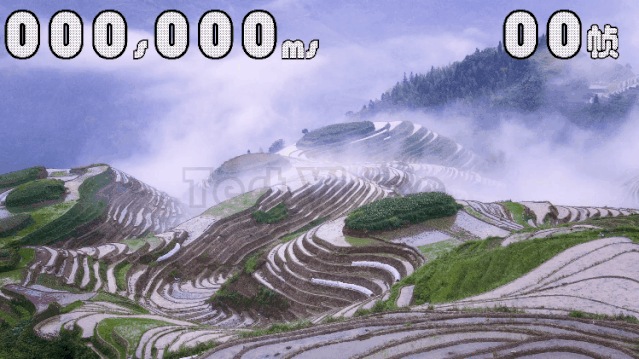

延时测试视频

测试方法说明:使用相机水平拍摄“原始图像”与“KVM坐席图像”,对比原始图像与分布式传输图像的“时间差”即可得到分布式传输的具体数值。由于不同相机的快门曝光时间与网络固有差异,可以采用多张图片取平均值的方式确定延时。

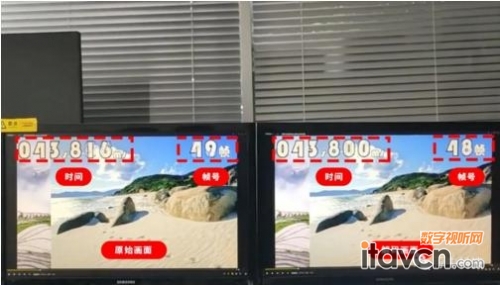

如上图,原始画面为视频的“第49帧”,解码画面为视频的“第48帧”。原始画面为视频的“第816毫秒”,解码画面约为视频的“第800毫秒”。通过简单的差值计算可以算出:此款网络分布式设备的端对端延时约为“1帧,16ms”,在视频延时方面性能非常优异。

方法二:实际操作体验

在没有条件的情况下,可以通过鼠标实操,来体验延时差异。具体方法包括:

连续晃动鼠标,查看鼠标灵敏度;

快速移动鼠标点击某处,查看是否可以精确点击到目标位置;

通过键盘键入文本内容,查看字符显示速度。分布式系统应在保障高品质图像传输质量的前提下,大幅度降低音视频编解码传输所产生的视频延时,保证原始信号画面实时传输、音视频实时同步传输以及坐席鼠标操作流畅。

六看集中管控

随着科学技术的不断发展,指挥中心、控制中心、监控中心、数据中心、会议室等场景的信息化系统愈加复杂,是否可以将多个独立系统进行统一管控也是衡量分布式系统优劣的一大标准。好的分布式系统应该将多个独立的系统进行统一接入和管控,并通过触控终端设备实现统一的指挥调度,为客户带来自由方便、快捷准确、灵活可视的操作体验。

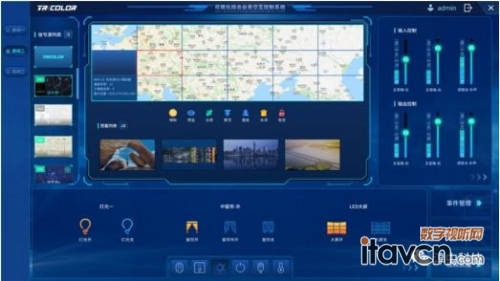

可视化交互控制系统

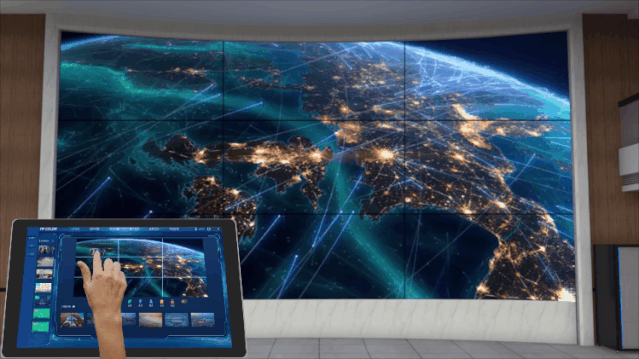

要点一:视频可视化操作


视频控制可视化是集中管控的基础功能需求,不仅要在操作过程中能够查看信号源的预监以及大屏幕的回显画面,还要可以对预案的布局进行实时预览,从而方便操作人员的画面调取和预案切换,减少误操作的几率。

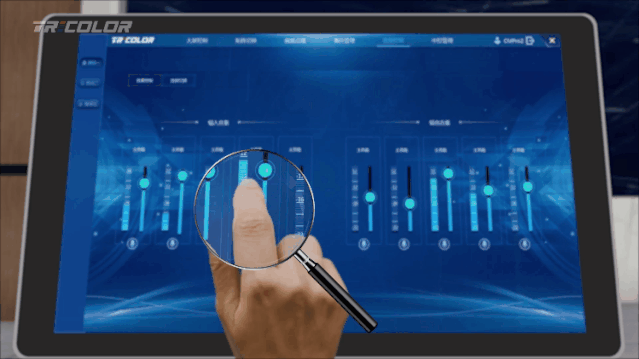

要点二:音频可视化调节


除了视频系统以外,音频系统也是分布式系统控制中的重要部分。用户在音频调节时,经常需要实时查看全部通道的实时音量大小及静音状态,这样才能进行精准的操作。此外,每个通道的实时电平反馈也是用户进行操作的重要参考,音频调节的可视化可以给用户带来直观的操作控制体验。

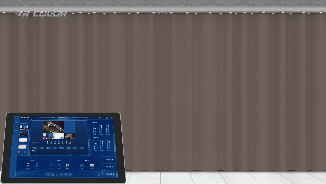

要点三:环境可视化控制


除了分布式系统内的音视频设备,周边环境中的灯光、屏幕、电源等周边设备,也是系统集中管控的重要对象。如果不能在同一个界面中进行管控,就失去了集中管控的意义。对于系统内的各类设备,不仅要能准确的控制各类设备的开关,还要能够实时查看各个设备的运行状态,实现真正的环境控制可视化。

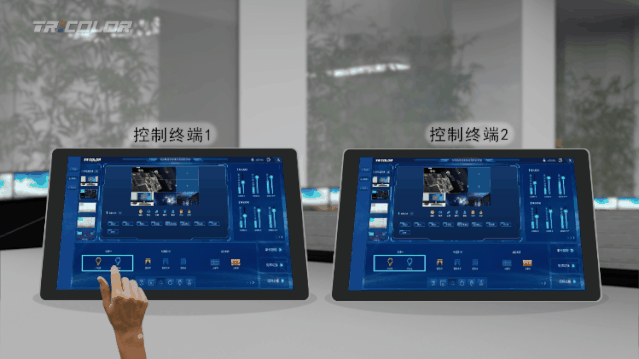

要点四:多用户同步控制


分布式系统的“分布”不仅仅体现在音视频节点的分布,还体现在控制终端的分布。因此,多用户之间如何进行协作控制,就成为了分布式系统集中管控的关键。系统应能将各个用户进行统一管理,并将控制反馈实时同步在各个管理员的终端界面上,这样才能够准确的进行协作控制。

多维度的可视化集中管控能够简化分布式系统的操作,实现对视频、音频、中央控制等系统进行统一控制管理。并且可针对用户的多样化需求,自由编辑软件界面,通过这种定制化的管控方案,为用户管理运营提高效率,降低成本。

未完待续,敬请期待。
