拆翻盖部件

2016年04月29日 08:27  来源:中国数字视听网  字体【

2拆翻盖部件

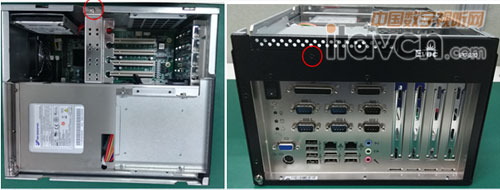

用螺丝刀将如下两个螺丝取掉,拆掉机箱加固条。再拆掉电源旁边的4个螺丝,如下图示。

拆翻盖部件

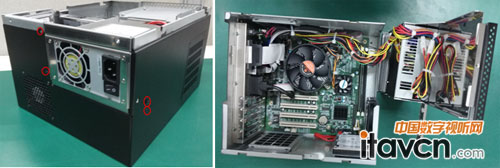

再拆掉电源旁边的4个螺丝

再拆掉电源旁边的4个螺丝

拆掉上述螺钉后,电源和光驱组合模块就可以取出来了,这电源模块是上翻盖式设计,充分利用了机箱内有限的空间,算是一个独居匠心的设计。

最后,取掉电源光驱组合模块,将其翻盖,可以看到整机内部的全貌了。

3拆电源与光驱

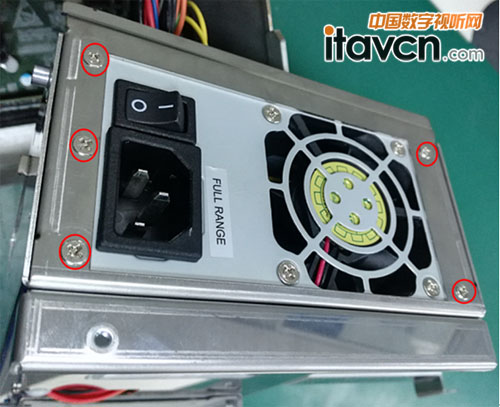

如下图,拆掉电源上的5个螺丝。拆掉翻盖结构与电源后如下图:

拆掉翻盖结构与电源后

4拆硬盘

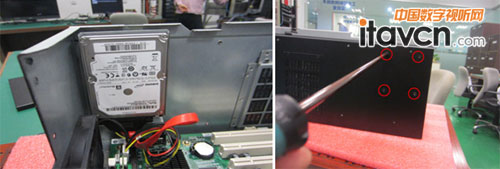

拆硬盘过程中,发现硬盘安装模块与机箱固定部门有四个黑色圆柱形橡胶减震垫。硬盘是使用三星500G 2.5”笔记本硬盘。

拆硬盘

拆硬盘

拆硬盘

拆硬盘
